进口印制电路板材料-抗蚀印刷电路板转印片

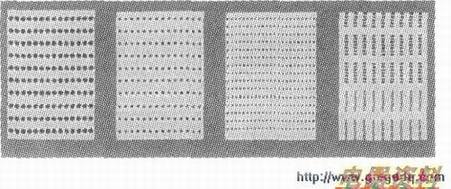

  下图所示各种印制标准(双列直插1 4针、16针)焊盘、分立元件焊盘(包括1.60mm、2.54mm、3.96mm圆形焊盘、2.40mm焊点)、0.65mm和3/2.5mm直向印制线条,可以直接转印到设计图或敷铜板上以制成印制电路板。转印时用光滑的小触头(如不出油的圆珠笔头)在转印片背面相应位置来回划压,即可将相应图形转印在需要的位置上。转印片尺寸为210x95平方毫米,全套转印片包含14张符号和单独的Speedb印刷电路图。

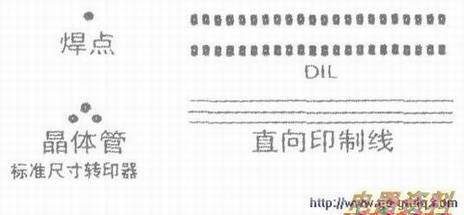

  下图所示为一系列印刷电路板转印符号,包括焊点、晶体管焊盘、标准双列直插IC焊盘以及直向印制线,只需借助手指的压力即可将其转印到RS绘图底片上。转印片是在25μm厚硝化纤维涂漆底膜上的10 μm厚高密度黑色乙烯基符号,使用双倍尺寸的符号有助于实现更高的精度和更高的印制线密度。

  焊盘直径有2.54mm和3.96mm两种规格,双列直插IC焊盘间距为2.54mm/7.62mm,印制线宽度为0.6mm、1.6mm和3mm。
