在Protel2004软件的各类编辑器中的栅格设置一般采用默认的设置，但在图绘制，电路板制作与元件库的创建中原默认的栅格设置无法满足设计要求时，栅格的设置显得尤为重要。
1．进入栅格设置界面
在各自的编辑器环境界面中右击，找到“选项”下的“文档选项”(在原理图编辑器或原理图库编辑器中)或"板选项”(在PCB编辑器中）或“库选项”(在PCB库编辑器中)。

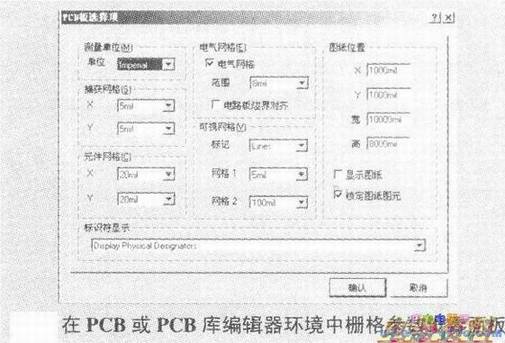

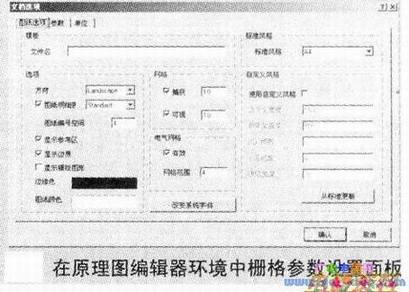

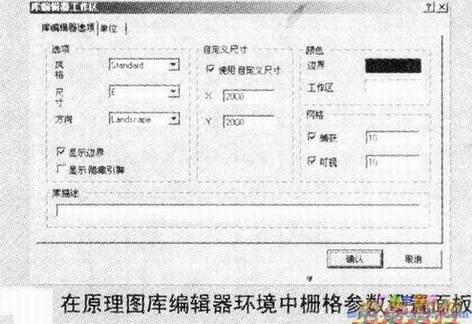

上图，中图，下图分别是在原理图编辑器环境中、在原理图库编辑器环境中和在PCB以及PCB库编辑器环境中的栅格参数设置面板。
2．栅格设置注意事项

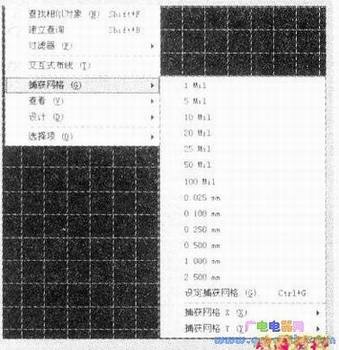

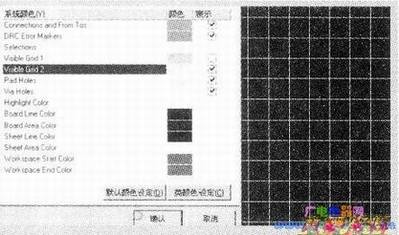

①熟练调整常用栅格在选择栅格的大小时，Protel软件提供了一些标准的间距，只需单击各个栅格大小编辑框的下拉按钮就可以看到。在布线过程中，可以按“G”键。系统会弹出电气捕获栅格设置对话框，可以选择合适的参数。如上图所示。另外，在板层颜色设定对话框中，也有选项控制栅格的显示。其中VisibleGrid1选项和VisibIeGrid2选项可以控制栅格的颜色和显示状态。我们一般将Grid1设置成为浅色，将Grid2设置成为稍深的颜色，两者都设置成可视状态(即在Srlow栏中打勾)。如下图所示，为清晰可见、本图设置的第二可视栅格为黄色。
平时在电路设计过程中如果发现可视栅格不可见，可将图纸放大．如果栅格隐约可见，可将屏幕的亮度与调到70％左右。
