众所周知，Protel99SE是一款功能非常强大的设计与制板软件，除了能绘制出非常理想的标准电路图外，它还有将绘制的电路图转换成印刷电路板的功能，这就是Protel技术。
同样，ProtelPCB技术先进、功能强大、设计严密。它除了能进行手工、半自动布线绘制电路板之外，也能自动布线绘制电路板；它除了能绘制简单的电路板之外，也能绘制非常复杂的电路板：它除了能绘制双面电路板之外，还能绘制多达十几层的电路板。正是它的功能如此强大，也就决定了学、用起来不是那么容易，它有许多严谨的程序步骤要执行，它有许多约定的设计规则要遵守。
对于初学者来说，由于制作的电路板比较简单，所以这里介绍手工绘制方法，下面以制做一块单管放大电路为例，将一套快速绘制电路板方法介绍如下。
1．进入电路板设计环境：

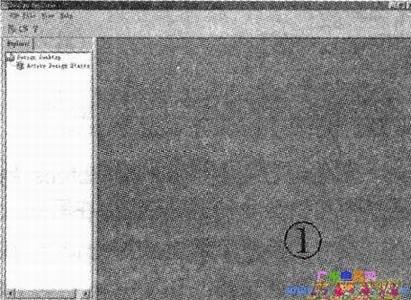

启动Protel 99 SE软件后出现如图1所示Design Explorer设计管理程序窗口。

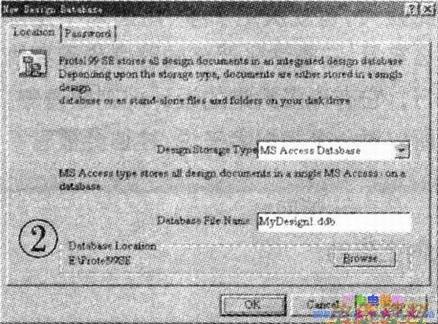

点击菜单栏中的File，再在下拉菜单中点击New，将出现如图2所示NewDesignDatabase对话框。在ation选项中的DesignStorageType栏默认集成设计数据库文件为MSAessdatabase。下面一栏DatabaseFileName设计数据库文件名默认名为MyDesign.ddb。这里可以将它改为：单管放大电路.ddb，再点击“OK”。

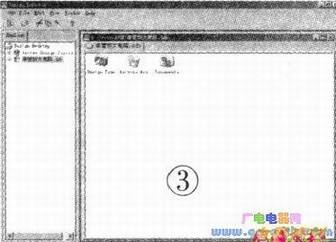

完成后的Protel系统的窗口如图3所示。

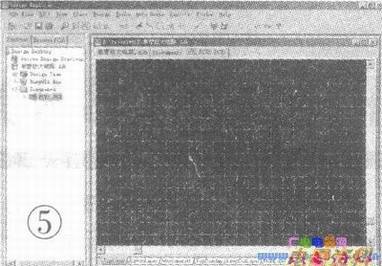

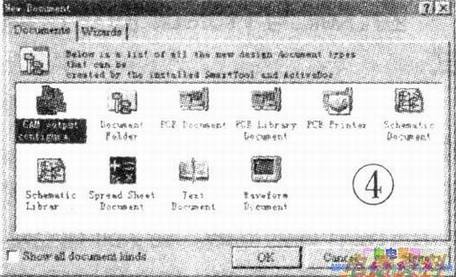

双击Documents图标，进入Documents内，然后点击菜单栏中的File．再点击New将出现如图4所示NewDocument对话框。点击选中PCBDocument图标，再点击OK．即在Documents下建立了PCBDocument文件。双击PCBDocument图标即进入电路板设计环境，如图5所示。
