[TL-WA850N] 连接两个无线网络- Bridge模式

　　

　　Bridge（桥接）模式利用设备的桥接功能，与前端无线网络建立无线连接，然后自身发出无线信号，形成新的无线覆盖范围，可以有效的解决信号弱及信号盲点等无线覆盖问题。

　　本文档介绍TL-WA850N工作在Bridge模式的设置方法。

　　

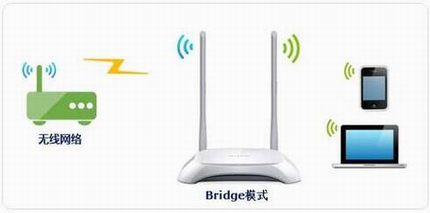

　　TL-WA850N无线Bridge模式应用拓扑

　　

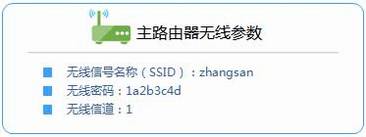

　　确认主路由器参数

　　

　　注意：需要固定（手动选择）主路由器的无线信道。

　　

　　

　　1、设置静态IP地址

　　将操作电脑的无线网卡设置静态IP地址，IP地址设置为192.168.1.10 。

　　如果不清楚如何设置电脑为静态IP，请参考设备相关文档：

　　2、电脑无线连接AP

　　电脑搜索到AP的信号并连接（AP的默认无线名称和密码在壳体背部标贴）。

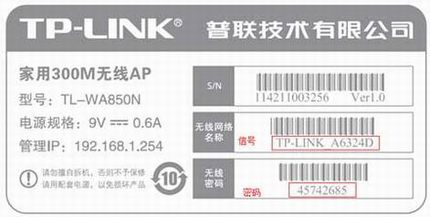

　　AP底部标贴如下图：

　　

　　如果您不清楚如何连接无线信号，请参考设备相关文档：

　　

　　1、输入管理地址

　　打开浏览器，清空地址栏并输入192.168.1.254，回车后页面会弹出登录框。

　　

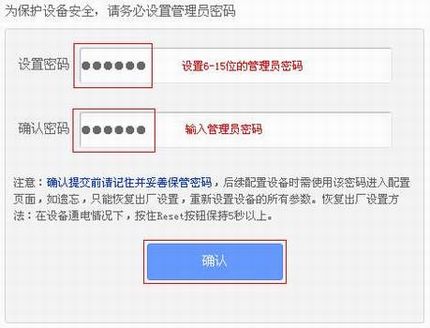

　　2、登录管理界面

　　在 设置密码 框中设置管理员密码，并在 确认密码 中再次输入，点击 确认。

　　注意：如果已经设置好，请直接输入密码进入管理界面。

　　

　　如无法登录管理界面，请参考设备相关文档详细排查方法：

　　

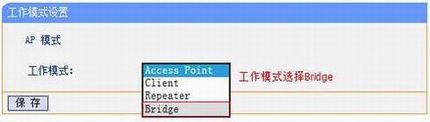

　　1、选择工作模式

　　登录到AP管理界面后，点击 工作模式设置，工作模式选择 Bridge，如下图所示：

　　

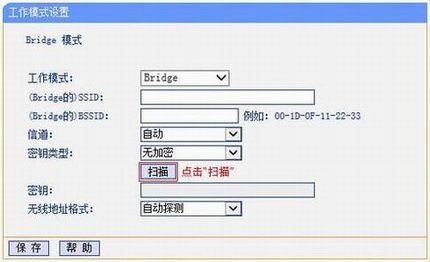

　　2、扫描无线信号

　　点击 扫描 ，查找无线信号。

　　

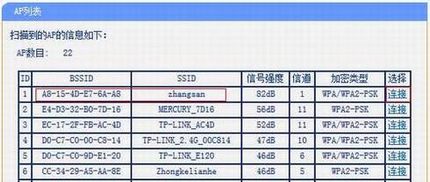

　　3、选择主路由器信号

　　在扫描页面找到主路由器的SSID，点击 连接。

　　

　　注意：如果扫描不到主路由器的信号，请确认主路由器已开启无线功能，且尝试减小主路由器与AP之间的距离。

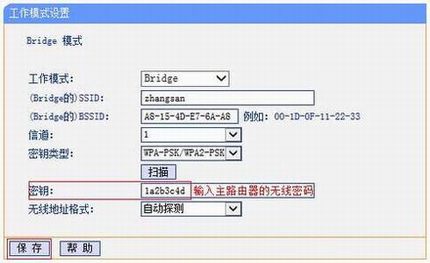

　　4、输入无线密码

　　在 密钥 位置输入主路由器的无线密码，点击 保存，系统提示重启，点击 确定。

　　

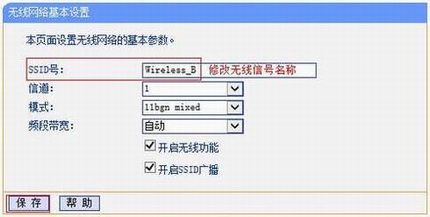

　　5、修改AP的无线信号名称

　　AP重启完成后，重新登录管理界面，点击 无线设置 >> 基本设置，修改 SSID号，点击 保存。

　　

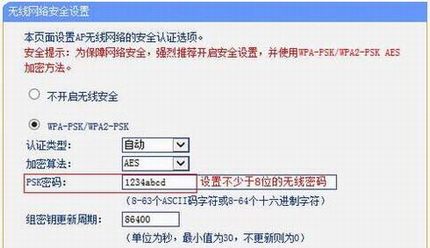

　　6、设置AP的无线密码

　　点击 无线设置 >> 无线安全设置，在 PSK密码 的位置设置不少于8位数的无线密码，在左下角点击 保存。

　　

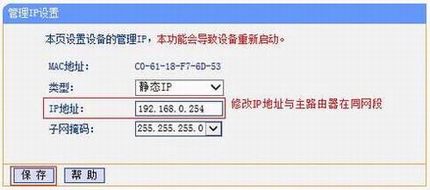

　　7、修改管理地址

　　TL-WA850N管理IP地址是192.168.1.254，为了便于后续管理，修改管理IP地址与当前网络同网段。

　　修改方法：点击 管理IP地址，修改IP地址与当前网络同网段。如当前网络的网段是192.168.0.x，则修改管理IP地址为192.168.0.254。 点击 保存 并 重启。

　　

　　注意：修改之后需要使用修改后的IP地址管理AP。

　　

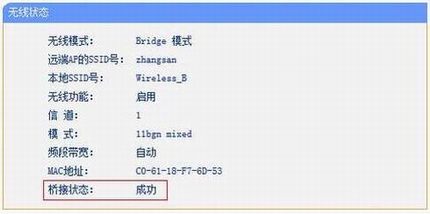

　　重启完成后，将电脑的无线网卡设置为自动获取IP地址，连接修改后的无线信号（Wireless_B）尝试上网，如果可以成功访问，说明Bridge模式设置成功。

　　

　　至此，Bridge 模式设置完成。其它无线终端搜索到AP的无线信号，输入AP无线密码连接成功即可上网。

　　如果设置完成，但是上不了网，详细排查方法请点击：
