金星异型显像管的代换方法

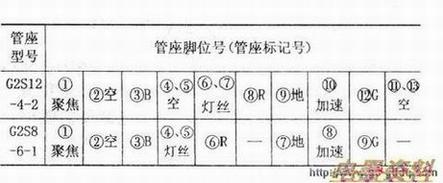

  金星彩电显像管的管座型号为G2S8-6-1。如果购不到同型号管座,可选用G2S12-4-2管座进行代换,两管座脚号如表所示。其代换步骤如下:

  (1)将G2S8-6-1型管座从原视放板焊下,然后用约2cm长的粗漆包线焊在原视放管座脚位上,再对照G2S12-4-2脚位用漆包线连接G2S12-4-2管座。

  (2)代换时应特别注意以下几点:若行幅偏大,可将行逆程容量减小,但容量减小不能太多,200pF以内为宜,若仍存在行幅偏大,此时可适当增大行线性线圈阻值;更换后如果出现场线性不良现象,且调整场线性电位器无效时,则说明场偏转线圈不符,若原线圈为低阻抗,若用高阻抗线圈代换时,要将线圈串联改为并联,并且注意关系;若新管座比原管座大,用导线连接时,导线撑起的高度不可过大,以免在安装机壳时相碰短路。
