据故障现象分析,该机公共通道没有问题,故障应出在伴音部分。翻阅相关资料得知伴音中放和鉴频都是由KA2915来完成的。用示波器查看KA2915(7)脚(6.5M第二伴音中频输入端)有伴音信号,而伴音音频输出端(11)脚却无信号,检查周围元件均正常,据此判断KA2915内部伴音部分损坏。于是决定采用改动修复方法,即利用常见的伴音集成μLPC1353C来代替已损坏的电路。

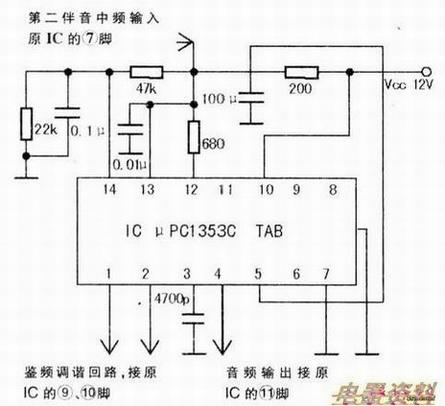

只用μPC1353C的中放和鉴频功能舍弃其音频功率放大部分,目的是依旧使用原机音量调整旋钮,从而尽量减少电路改动。由于元件少,所以免去印刷电路板,用一小块落酚醛树脂绝缘板(从旧电器上拆得)上搭焊而成。新制作电路板中共引出6根引线,如图所示,两根分别接正负极,两根接调频检波(鉴频)回路(该机由L301、C305组成),一根接伴音中频输入,一根接音频信号输出。另外,割断KA2915(7)~(11)脚与外电路连接的铜箔,焊好检查无误后通电试机,伴音恢复正常。为避免短路,把新加的电路板用螺钉固定到电视机内部空隙处,最后装好机壳即可。
