用7805三端稳压块代换L78MR05FA

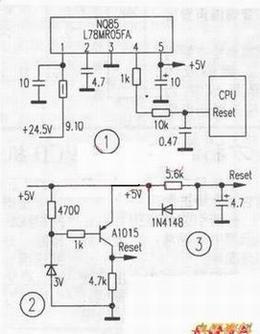

  L78MR05FA是带复位的集成稳压块,工作时为电视机的提供+5V和RESET(复位)信号。图1是L78MR05FA在长虹c2919P彩电中的使用电路图,当开启向该电路①脚加电时,⑤脚输出5v供微处理器正常工作,开机瞬间④脚输出电压为0V,然后在一定时间内上升并稳定到5v,这变化的电压经R、c去耦后加到微处理器的RESET端,保证微处理器正常工作。当该损坏时,可根据其损坏情况作部分代换或整体代换。若测得①脚电压在8v或以上,⑤脚输出电压+5v正常,仅④脚损坏时,可断开④脚后用外加RESET电路(如图2或图3)作部分代换。图2和图3为两种不同的RESET电路,前者在+5v端加电瞬间尚未达到一定值前A1015截止,当加电至(3v)导通后,A1015导通,其c极输出约5v电压。后者则利用的充电作用,使的正端较5.6k的左端略迟建立起电压,1N4148为关机后促进电容放电而设,实践证明这一简单电路适用于绝大部分彩电微处理器复位的需要。若L78MR05FA的+5v基本稳压部分也同时受损,则可用L7805三端稳压块及图2或图3电路之一作整体代换。L7805的①、②、③脚分别对应于L78MR05FA的①、③、⑤脚,在L7805的③脚正5V输出端加接图2或图3电路。
