下面以联锁控制的电动机正反转控制为例说明如何检查电动机控制电路。

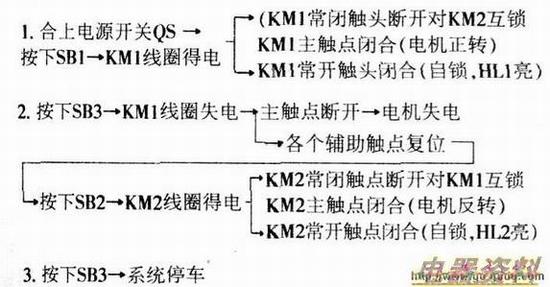

一、分析电路工作原理
二、检查线路步骤及方法
1.外观检查
（1）检查有无绝缘层压人接线端子。如有绝缘层压入接线端子，通电后，会使电路无法接通。
（2）检查裸露的导线线芯是否符合规定。
（3）用手摇动、拉拨接线端子上的导线。检查所有导线与端子的接触情况，不允许有松脱。
（4）用检查各元件动作情况及接线是否正确。
2.主电路的检查

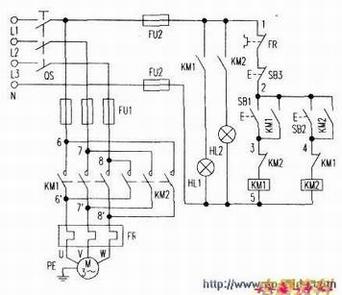

用R×10挡或R×100挡，将两表笔分别接在图中6与U、7与v、8与W两点之间。正常情况万用表指针此时应分别指在“∞”位置。然后，测量点不变。手动交流接触器KMl、KM2，此时，若万用表指针从无穷大位置向右偏转。说明交流接触器动作良好且主电路交流接触器主触点及热热元件接线正确且情况正常。
3.控制电路的检查
（1）检查按钮的动作及接线情况。用万用表R×10挡或R×100挡。将两表笔分别接在图中l、5两点。正常情况万用表指针此时应指在“*”位置。万用表指针指示正常后。
按下按钮SBl，若万用表指针向右偏转。说明按钮SBl接线正确且动作良好。松开按钮SBl，此时万用表指针应又回到“*”位置。万用表指示的值为交流接触器线圈的直流（交流接触器KMl、KM2型号相同）。再按下按钮SB2.若万用表指针向右偏转。说明按钮sB2接线正确且动作良好。松开按钮SB2.此时万用表指针又回到“*”位置。再按下按钮SBl（或SB2）。万用表指针向右偏转，万用表指示的值为交流接触器线圈的直阻，然后不松开SBl（或sB2）的情况下，按下SB3.若万用表指针从右偏向“*”位置，说明按钮sB3接线正确且能可靠断开控制电路。
（2）检查自锁环节。用万用表R×10挡或R×100挡。将两表笔分别接在图中2、5两点。正常情况万用表指针此时应指在“*”位置。万用表指针指示正常后。手动交流接触器KMl，若万用表指针向右偏转。说明自锁辅助动合触点KMl接线正确且动作良好。万用表指示的电阻值为交流接触器线圈的直流电阻。然后，松开交流接触器KMl。使万用表指针回到“∞”位置。再手动交流接触器KM2，若万用表指针向右偏转，说明自锁辅助动合触点KM2接线正确且动作良好。
4.检查互锁环节
（1）动断互锁辅助触点KMl。用万用表Rx10挡或R×l00挡，将两表笔分别接在图中4、5两点，正常情况万用表指针应由“∞”位置向右偏转。万用表指示的电阻值为交流接触器KM2线圈的直流电阻，然后，手动交流接触器KMl。若万用表指针又偏向“∞”位置，说明动断互锁辅助触点KMl接线正确且动作良好。
（2）动断互锁辅助触点KM2。用万用表R×10挡或R×100挡。将两表笔分别接在图中3、5两点，正常情况万用表指针应由“∞”位置向右偏转。万用表指示的电阻值为交流接触器KMl线圈的直流电阻。然后。
手动交流接触器KM2，若万用表指针叉偏向“∞”位置，说明动断互锁辅助触点KM2接线正确且动作良好。
通过上述几步，就可检查出电路的接线及电路各元件的基本情况。这样。就可通电试车了。
