电脑串行接口的维修方法


  COM口即串行接口,COM口损坏在维修中也是经常会碰到的,COM口损坏常使得与COM口连接的设备不能正常使用。

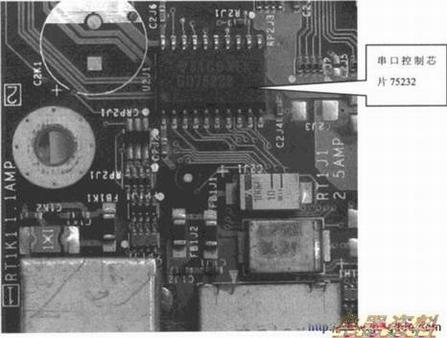

  COM口一般是直接和串口控制芯片(75232或75 1 85)相连,串口控制芯片再与I/O芯片相连,数据经过I/O芯片处理后进入南桥芯片。下图所示为串口控制芯片75232。

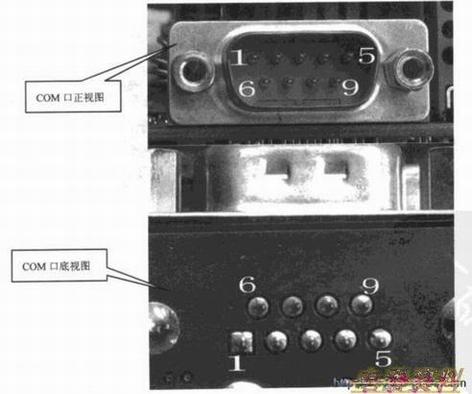

  下面先来看一下COM口的正视图和底视图,引脚的定义以及对地阻值,如上图和下图所示。

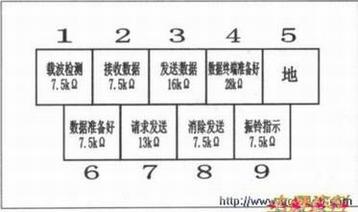

  下图中的数据是使用MF500型的Rxlk档测出的。对地阻值不是绝对阻值,实际测量中只能作参考。

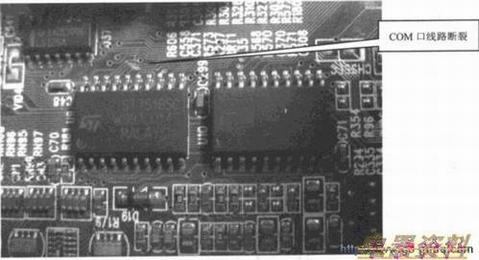

  COM口是直接与串口控制芯片连接的维修中如果测出引脚对地阻值为无穷大,则应仔细检查铜箔线路是否已断裂,如下图所示。

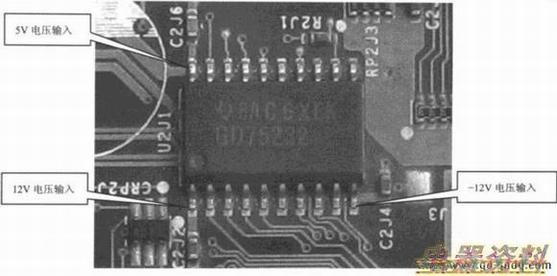

 在线路完好的情况下,可以检查串口控制芯片的5V、12V、-12V供电是否正常,如下图所示。如果电压不正常,则应检查与之相连的供电线路。

  在电压、线路都正常的情况下,有可能是串口控制芯片损坏了。主板上一般都有两个COM口,也对应有两个串口控制芯片。如果只是一个COM不能使用,那么与之相连的串口控制芯片损坏的可能性较大:如果两个COM口都不能使用,那么I/O芯片损坏的可能性较大。维修时可以使用替换法,替换上相同型号的串口控制芯片。如果COM口还是不能使用,那么可能是I/O芯片损坏了。
