光缆故障点的查找步骤
1.仪表校验
无论是用RD400FFL.还是用QDG定位仪.两仪表都存在盲区,即当故障点在光缆接头附近或就在接头上时,仪表会出现误指示,不能正确定位,可通过介入40m~50m假缆(皮线等)以消除富区。

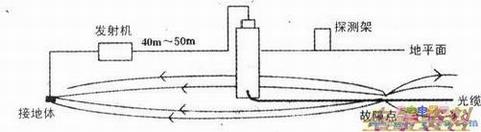

如下图所示.使假缆与光缆相接的一端接地,正确操作仪表,观察仪表能否正确指示。
2.确定接头盒、监测尾缆的绝缘状况
仪表校验后,通过假缆放音。可结合绝缘测试记录判断接头盒、监测尾缆的绝缘状况。若有故障,用十字定位法确定。接头盒、监测尾缆合格后,再查找护套故障点。
3.故障点定位(十字定位法)
根据探测原理,当金属护套与大地间加信号时,在故障点周围会形成一个环形电场。首先沿光缆路由方向确定故障点所在直线位置:再沿路由垂直方向确定故障点所在垂线位置,两直线相交处即为故障点。十字定位法非常准确。特别是当故障点在接头盒、特殊余留等处时,可准确定位,避免大面积开挖,节省人力、物力。
