行扫描是数字高清彩电的高故障区，因此，有必要对其维修方法进行分析和总结。下面介绍的几种行扫描电路维修方法是常用方法，这几种方法灵活结合，可以更快、更准确地找到故障部位。
下面介绍的方法中，凡涉及+B的维修，均指多频扫描数字高清彩电。
1．直流测量法
通过测量行输出管的集电极直流电压，可判断行输出级是否存在短路；通过测量行输出管b、e极电压可判断故障在行输出级或在其前面的电路。发射极电压通常应在±0.25V以内，如果发射极电压正常，说明行输出级以前基本正常；如果发射极无电压，说明行推动级未提供脉冲或“行管”发射结。
行激励管正常工作时，b、e极偏压为0.4V。偏压正常，说明行、场扫描芯片输出的行频脉冲正常：偏压太大、太小或无偏压，应检查外围元器件，若正常，一般为行、场扫描芯片工作异常或行激励管损坏。

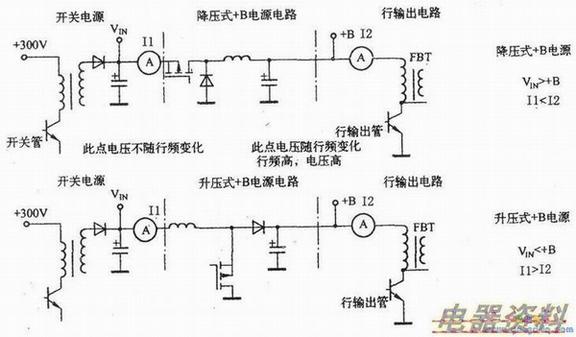

在维修多频归一数字高清彩电时，在主电压输出端测量的电压值与在行输出管集电极测量的直流电压值是相等的。但在维修多频扫描数字高清彩电时，开关主电压输出端与行输出管之间还有一个单独设置的+B电源，+B电源输出的+B电压是随图像模式而变化的。因此，在多频扫描数字高清彩电中，开关电源主电压输出端电压测试值与行输出管集电极的直流电压测试值是不相等的，要特别注意，请参考下图所示多频扫描数字高清彩电电源电压、测试示意图。
2．交流dB（）电压测量法
行输出管的集电极交流dB电压反应了行逆程反峰电压的高低，具体数值与机型和屏幕大小有关。通过测量行输出管的集电极的交流dB电压，也可以判断故障的大致部位。行输出管不工作时，这个dB电压为零；的输出短路时，这个dB电压很小。若dB电压正常但无光栅或光栅异常，则表明“二次”绕组开路或其负载有故障；若dB电压超过500V，光栅变小且很亮，则是逆程容量减少。
行推动管集电极的交流dB电压反映了行激励级是否正常工作。这个dB电压和行激励管的供电电压有关，通常为十凡伏或更高。
3．示波器法
“交流dB电压测量法”是判断信号有无的一个粗略方法，而且有些故障还容易造成误判，用“示波器法”则方便多了，可以方便地观察到各关键点的信号波形是否正常，特别是对于一些复杂故障，示波器几乎是必备工具。例如，对于行输出管集电极+B电压下降不多，行电流有所增大的彩电，通过用示波器测量行输出管集电极波形，可以立即判断行输出绕组有否短路故障。在正常情况下，行逆程脉冲波形稳定整齐，没有杂波；在行输出变压器发生短路故障时，所测行输出管集电极往往有杂乱的波形出现。因此，“示波器法”是维修数字高清彩电行扫描电路最有效、最直观的方法。维修人员平时应多观察、多总结、多积累一些关键点的波形，以便维修时对照参考。
4．替代法
对于行输出变压器线圈匝间短路，可用“替代法”
进行判断。具体方法是：先将行输出变压器一次侧接+B端开路，然后用一只3.5mH左右的电感接在行输出变压器的一次侧，代替原行输出变压器一次绕组，接入后开机，根据行输出电流的变化即可做出判断。在排除行输出变压器负载故障的前提下，凡是电感替代后，行输出电流大幅下降的，都说明是原行输出变压器故障。
现举例加以说明：一台TCL 74cm/29in（英寸）数字高清彩电，屡次发生“行管”击穿故障，在确认负载正常的情况下，怀疑是行输出变压器自身不良。为了防范“行管”继续损坏，行输出级改用单独100V低压供电（原供电140V），开机后，密切观察行电流，发现行电流偶尔会由原来的300mA左右上窜到900mA以上，据此，判断是行输出变压器故障。为了进一步确认，用替代电感接入试机，结果行电流稳定在150mA左右。
因为替代的电感不像行输出变压器那样有“二次”
负载，所以替代后的行电流比正常行电流还会低得多。
3.5mH左右的电感，可以用废弃的彩电行输出变压器制作，在磁芯上卷一层绝缘纸，用直径0.31mm以上的高强度漆包线绕120～130圈即可。实际上对电感的要求并不严格，电感量在2～4mH均可。
5．短路电流比较法
“短路电流比较法”对判断行输出变压器是否存在短路故障十分实用。把置于电流档后，串接在开关电源主电压输出端和行输出变压器的一次回路上（如果是多频扫描数字高清彩电，应串接在+B电源输出端与行输出变压器之间）。首先测量行输出工作电流，计为Il；然后用一条长约20cm、线径约0.5mm的导线在行输出变压器磁芯上绕一圈，再将导线两端短接一下，测出此时的行电流，计为I2。
若I2比Il增加了70%以上的电流，即I2=(1.7～2.0)11，说明行输出变压器无短路故障。
若I2=1.1 I1，即电流增加了10%，则行输出变压器高压绕组有两匝短路。
若I2=11，电流没有变化，说明有两匝以上的线圈短路了。
维修时，当发现行电流较大，怀疑行输出有短路故障，但又不掌握正常行电流值时，用此法检查，可以做出准确的判断。
此外，彩电的行电流大小会因屏幕尺寸和偏转角度的差别有所不同。用这种方法可不必先知道行电流的正常值是多少，只要短路行输出变压器一圈后，比较行电流值的前后变化，就可以做出正确的判断。
在使用此法时，首先要接好电流表，短接操作时间不宜长，只宜瞬时短路，能观察到电流值即可。经过多次实践证明，用“短路电流比较法”判断行输出变压器故障的准确性高，而且安全，不会对元器件造成损坏。
6．行激励变压一次侧短路法器
若行输出管集电极电压明显低于正常值，可通过短路行激励变压器一次绕组来判断行输出电路存在直流短路还是交流短路。短路后，“行管”基极无输入脉冲，“行管”不工作，如果此时“行管”集电极电压恢复正常，说明行输出级存在着交流短路，常见故障是：行偏转线圈局部短路，行输出变压器内部匝间短路或行输出变压器的高中低压负载等短路。若短路后，“行管”集电极电压仍然偏低，说明行输出存在直流短路，常见故障为“行管”漏电、不良或逆程漏电等。
