利用屏自检图案判断等离子彩电故障


  有些彩电,通过特定的方法,可调出屏自检图案,以帮助维修人员确定故障范围。不同的彩电,进入屏自检图案的方法不尽相同,下面简要介绍几种常见的进入方法。

  (1)松下TH-42PX75U彩电松下TH-42PX75U彩电进入屏自检图案的方法是:

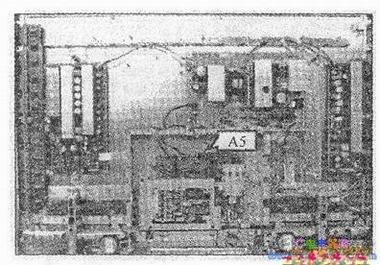

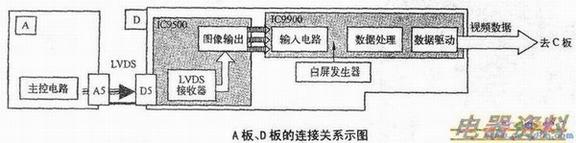

  进入工厂模式(按压电视机“VOLUME-”键,同时,在3s内按“RECALL”(呼叫)键3次,即可进入工厂模式)。选择测试图案项,拆下信号处理板去往逻辑控制板的A5连接器(见上图)。若出现白屏,说明是A板故障;若故障不变,说明是D板有故障。这是因为白屏发生器设置在D板中,如下图所示。

  (2)采用三星V2屏的POP彩电采用三星V2屏的彩电(如厦华PS42D8彩电)进入屏自检图案的方法是:

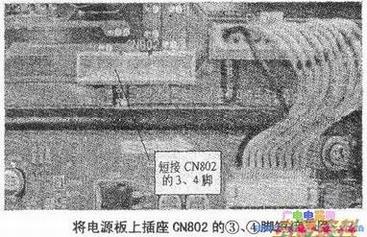

  ①断开主板与PDP面板的连接,将板上插座CN802的③、④脚短接(即把CN802的④脚POWERON/OFF接地),该脚信号来自主板MCU输出的待机控制信号,短路该脚相当于用户按下“开/关机”键,如下图所示。

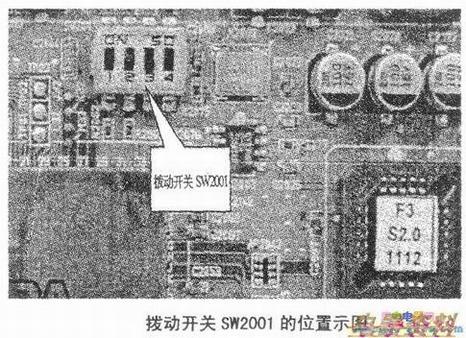

  ②将逻辑控制板上拨动开关SW2001由原来的外部模式(①、②、④脚向上,③脚向下)改为内部模式(即屏自检模式,①、③脚向上,⑦、④脚向下),如下图所示。

  ③接通,看PDP显示屏是否点亮,如果显示全白场,说明主板有故障;如果无显示或者未显示全白场,说明显示屏、逻辑控制板、驱动板存在故障。

  ④自检结束后,把SW2001开关恢复为正常状态,即①、②、④脚向上,③脚向下。
