SG系列集成电源电路及其代换


  多年来,SGS公司开发了一系列双端输出驱动,其中常见的SG1524,SG2524、SG3524被各种大功率开关、DC/DC变换器、以至各种UPS所广泛采用。SG3524系列属双端集电极、发射极开路输出,适合驱动双极性开关管。而SG3525A、SG3527A、SG3526N则为对称输出,具有灌通路,用以驱动MOSFET管。

  其中SG3525A、SG3527A与国内生产的CW3525A、CM3527A完全相同,该驱动在MOSFET开关管推广之前应用较少。

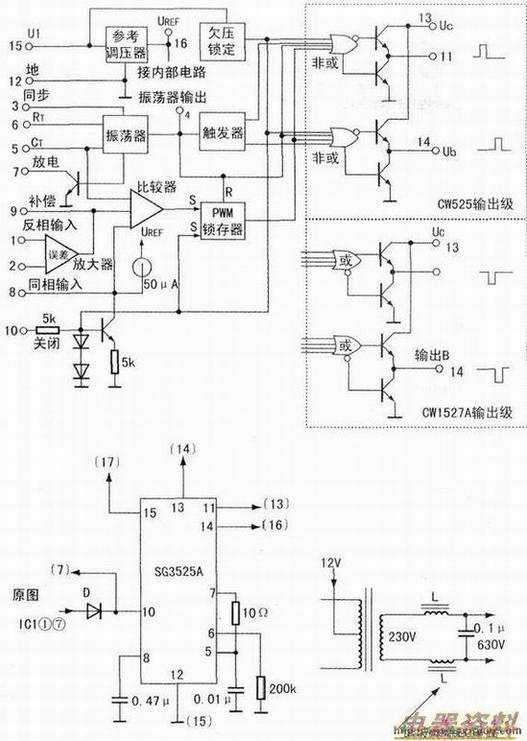

  上述所有SG系列驱动器,前级驱动控制功能、保护功能基本开发思路相同,只是实现具体功能的电路有区别,所以用SG3525A或CW3525A代换SGS3526N并不困难。SG3525A的内部方框图如上图所示。很明显,其驱动控制电路实现软启动的方式和SG3526N不同,即使功能相同引脚编号也不同。

  SG3525A的各脚功能及应用如下(括号内引脚编号为SG3526N的相同功能端):

  第1脚为误差放大器输入端(第2脚)。

  第2脚为误差放大器输入端(第1脚)。

  第3脚为内部同步引入端(第12脚),用于多只应用时的同步。

  第4脚为振荡脉冲输出端,一般不用(SG3526N无此引脚)。

  第5脚为振荡器外接定时CT端(第10脚)。

  第6脚为振荡器外接定时RT端(第9脚)。

  第7脚为定时放电端,外接RD确定CT放电时间,设定两路输出的死区时间。此脚接法与SG3526N有别,详见图2。

  第8脚为外接软启动电容端(第4脚),通过使基准UREF分流的方式设定软启动时间。

  第9脚为误差放大器输出端(第3脚),用于增益、补偿。

  第10脚为输出脉冲关断控制端,与SG3526N第8脚功能相同,但关断为高电平。

  第11、14脚为双端输出端(第13、16脚)。

  第12脚为共地端(第15脚)。

  第13脚为驱动级供电端(第14脚)。

  第15脚为前级控制系统供电端(第17脚).供电电压为8~40V。

  第16脚为基准电压输出端(第18脚)。

  根据上述功能,将SG3525A用于Aixcom前级部分的电路如下图所示。由于关断控制电平相反,所以必须将Aixcom逆变电源原图中ICIA、ICIB同相、反相输入的接线对调,以使欠压、超温时LM393输出高电平。此外,由于SG3525A无SG3526N的滞回比较器,为了实现原图中过流保护功能,可将开关管源极电流取样的过流高电平信息通过隔离(47Q)引入SG3525A第10脚,当过流取样电压达到0.6V以上电路即关断。原电路设计输出矩形波频率为60,用于国内应为50Hz,所以必须将原图Rr、CT改为200kQ和0.01uF,再接入SG3525A第5、6脚。
