带阻组合开关晶体三极管的内部电路及代换

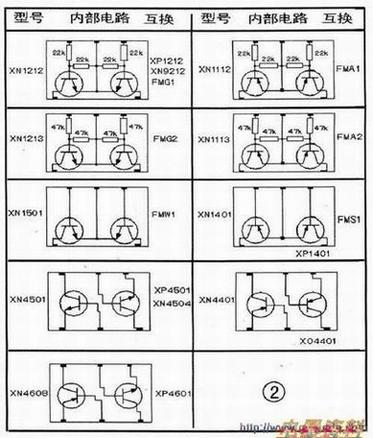

    随着技术的发展，电器设备的小型化已成为趋势。为了减小印制板面积，简化生产成本和小型化，将两个晶体三极管封装到一个管子里。称之为组合式贴片（也叫复合晶体三极管），其封装形式及外形见图1，内部电路见图2。由于该型组合晶体管发展时间不长，各生产厂家的组合晶体管型号及内部电路连接线引脚方式不统一，因此，在没有相关的技术和资料的情况下，要想维修电子设备是不可能的，了解认识电子元件是电器维修工作的基础，否则无从谈起。
