该主要有以下几种故障，下面分别叙述检修步骤及思路。
1．开机即烧保险
开机即烧保险的主要原因是：开关存在短路故障。比如：交流输入抗干扰、消磁、整流全桥、300 VC806、C807;尖脉冲吸收电容C815、开关管等，都会开机即烧保险F801。这种故障通过检测上述元件的值即可迅速确定故障点。
2．开机后无输出
这种现象说明电源本身损坏或保护动作（假定+300 V滤波电容C806两端已有+300 V），可按下述步骤进行检查：
(1)先查801的⑧脚及开关管Q801 D极有无近280 V的启动电压。若没有，可能是启动R803开路或焊点出现裂纹；若IC801⑧脚电压低于190 V时，说明市电输入电压过低，电源处于市电欠压保护状态；若IC801⑧脚电压正常，可进行下一步检查。
(2)查C808、D804、C812、R811、R810等是否正常（假定Q801 D极300 V电压正常）。
(3)若在上步检查中没有发现问题，就要检查电源开关管Q801有无开路性损坏或“光耦”器IC802有无短路性损坏。如果均正常，可用示波器监测IC801的⑤脚是否有矩形脉冲波形输出。若没有，就要考虑IC801内部电路是否已经损坏，可更换试之。在遭雷击损坏时更应如此。
(4)若在上述步骤检查中均未发现异常，则可确定电源无输出是输出过压或欠压或过流保护电路动作所致。可在开机瞬间检查IC801的⑥脚电压，若在开机瞬间查得该脚电压大于15 V，说明电源稳压环路存在开路性损坏，应对其作认真检查。如果小于9V，说明电源稳压环路存在问题（比如“光耦”器IC802④脚短路）或输出过流，可作下一步检查。
(5)将表串接在开关管S（源）极回路中，若电流表瞬时读数大于0.7 A（指74 cm/29英寸彩电，其他屏幕尺寸大小略有增减），表明彩电存在过流故障。可逐一断开电源各路输出端口串入电流表进行检测（除12 V输出端电流会大于1A外，其余均小于1 A），可迅速确定故障范围，一旦范围基本确定，可对该路作进一步检测，尤其是行输出电路、场输出电路、伴音电路是检查的重点。
(6)在上步检查中，若查得开关管S极回路中串联的电流表瞬时最大读数小于0.5 A，则表明开关电源是处于欠压输出保护状态，应对稳压环路元件作认真检查。特别是“光耦”器IC802、D840、输出电压调整电阻VR830、分压电阻R835均是重点检测对象。假定稳压环路外接元件均未发现问题（包括“替换法”检查），就要怀疑是否因IC801内部控制电路损坏而造成电源欠压输出。可更换IC801试之。
3．电源处于“待机”保护状态
电源始终处于待机状态而不能“二次”开机。这种现象说明电源待机控制电路有故障或彩电处于束电流过流（X射线过量）保护状态，也有可能是CPU工作条件不满足所致。可按下述步骤予以确诊：
(1)测IC101 (TMPA8809)(64)脚电压是否为高(3 V)。若是，表明故障系束电流过流(x射线过量)保护或CPU工作条件不满足所致。
(2)测IC101的(32)脚电压。若低于1 V（正常2.3 v），说明故障系束电流过流（X射线过量）保护。应对行逆程电容进行认真检查，看是否失容或焊点出现开裂。如果正常，就要检查高压是否泄漏（显像管高压嘴是否出现脏污）。假定也正常，就要检查的③脚至IC101的(32)脚的保护信号传递电路元件。
(3)若上步检查未发现问题，可再查CPU工作的5个条件（5 V工作电压、复位、时钟振荡、面板键控输入电路无漏电、短路、I2C总线上挂接元件无短路损坏）是否满足。
(4)若上步检查均未发现异常，就要考虑是否因IC101内开／待机电路损坏而不能发出开机指令（不过这种情况少见），可更换IC101试之。
(5)若查得IC101的(64)脚输出的是开机低电平(≤0.1 V，表明故障在待机控制电路。则应对Q006、Q009、Q833、“光耦”器IC802等以及它们的偏置电路元件作认真检查。这里不再赘述。

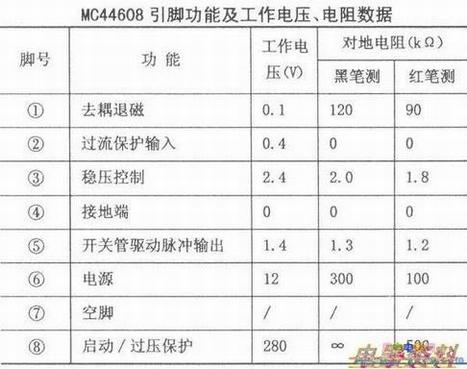

为帮助您检修，下表给出IC801(MC44608)各引脚功能及在路实测数据，供维修时参考。
MC44608引脚功能与在路实测数据（用Ml0型表在TCL-AT29266B彩电上测出），如表1所示。
