在液晶电视中，为什么会出现主有个别无输出或输出电压不正常的情况呢？原来是在相当部分液晶电视的开关中，主电源输出接口端电压并非全部来自电源次级的整流，而是通过二次电压形成电路形成的。这些二次电压形成电路有的类似开关电源，有的由集成稳压电路组成，有的由受待机控制电路控制的分立元件组成的单管稳压电路组成。电路中的二次电压形成电路出故障，自然会导致主电源个别电压无输出或输出电压不正常的情况。

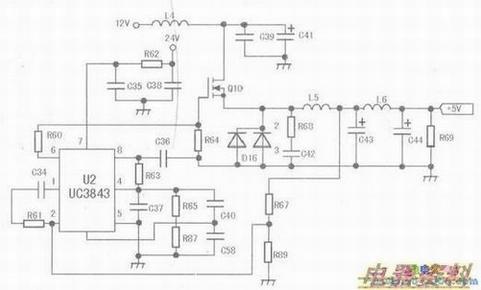

上图是主电源中二次电压形成电路的类似开关电源的典型代表电路。该电路为长虹FSP205-4E01型开关电源主电源中的+5V电压形成电路。电路中的12V、24V电压来自主电源次级的整流滤波电路，集成块U2为开关电源中常见的驱动脉冲形成专用芯片，Ql0为开关管，L5为储能，电路中的R67、R89和U2内部相关电路组成稳压电路。
该电路的工作过程是：当主电源进入工作状态有12V、24V电压输出时，12V电压经L4加到Ql0的D极，作为Ql0的工作电压；24V电压经R62加到U2的⑦脚，作为U2的工作电压。U2的⑦脚得电后，集成块④脚外接元件和内部相关电路组成的振荡电路启动进入振荡状态，产生的振荡脉冲信号经相关电路处理后，形成的驱动脉冲从⑥脚输出，然后经R60加在Ql0的G极。当Ql0导通时．12V电压经L4、Q10、L5、L6、R69形成回路，并将能量储存在L6中。Ql0截止时，储存在L5、L6中的能量通过D16向C43、C44放电，获得+5v电压送往信号处理板，作为信号处理板的工作电压。在此种类型的电路中，若主开关电源有正常的12V、24V电压输出，无+5V电压输出，应当首先检查集成块U2⑦脚的电压，然后再检查⑥脚有无脉冲信号输出。

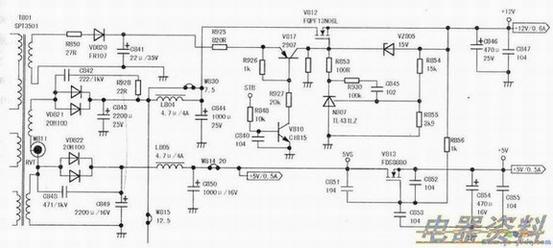

下图为由分立元件组成的二次电压形成电路。该电路是海信TLM26V68液晶电视开关电源中的二次电压形成电路。该电路有两组电压输出：12V、+5V。从下图中可以看出，V812、V810、V817、N807等元件组成受控单管稳压电路，V813相当于一个电子开关。在开关电源次级整流滤波电路正常的情况下，电源有无12V、+5V电压输出，完全取决于由V812、V810、V817、N807等元件组成的电路是否正常。
下图电路工作过程如下：电视机工作在待机状态时，虽然开关电源的次级有电压输出，但由于数字板送往开关电源的STB控制电压为低，使Q810、Q817均截止，V812也因G极无电压而截止，其S极无12V电压输出，同时，V813也会因G极无电压而截止，其S极无+5V电压输出。
电视机二次开机后，数字板送往开关电源的STB控制电压由低电平变为高电平，Q810、Q817、Q812由截止转为导通，Q812导通后，从S极输出12V电压，一方面作为相关电路（背光驱动电路和数字板）的工作电压，另一方面经R855、R856加在V813的G极，使V813导通，从其S极输出+5V电压送往数字板。
从上面上图、下图所示的电路可以看出，液晶电视开关电源输出电路有不同的电路结构，确实可能出现个别电压无输出或输出电压不正常的情况，这要求我们在检修液晶电视开关电源时，若遇到此类故障，一定要先弄清楚所维修液晶电视开关电源的结构情况，然后再动手进行故障排除。唯有这样做，才能收到事半功倍的效果。
