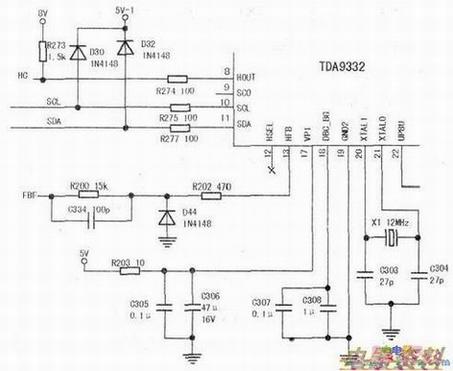

行扫描引起的自动关机的特点是:强制开机测量输出正常,控制系统开/待机脚会在1分钟左右自动返回到待机状态。检修因行扫描电路故障引起的自动关机故障时,首先要确认是行振荡电路的问题,还是行激励或行输出级电路引起。对于采用TDA9332的高清电视(相关见下图),通常TDA9332内电路要检测⑩脚送入的行逆程脉冲。如果此脚电压太高会导致行自动停止振荡。为区分用此生产的电视机自动关机系振荡引起,还是故障出在行激励或行输出级,可将主板与数字板间连接插座的FBP脚对地短路,短路的向时对行振荡IC加热,电视机不再出现自动关机现象,可确认自动关机故障在TDA9332(13)脚及其外部的行逆程脉冲通道中。
如一台长虹CHD28300(F32)(CHD-8机芯)彩电,使用过程中偶尔出现自动关机。通过上述方法判定故障在行逆程脉冲通道,经检查发现此电路中C422(470pF)、C423(4700pF)都有细微裂纹(电路结构见下图),看来是两只热稳定性差,替换此电容后故障不再出现(注:这两个电容变质还可引起开机行启动,听到机内高压建立声音,但随后又听到高压泄放声,行振荡停止工作现象,此现象在长虹彩电中较为常见)。

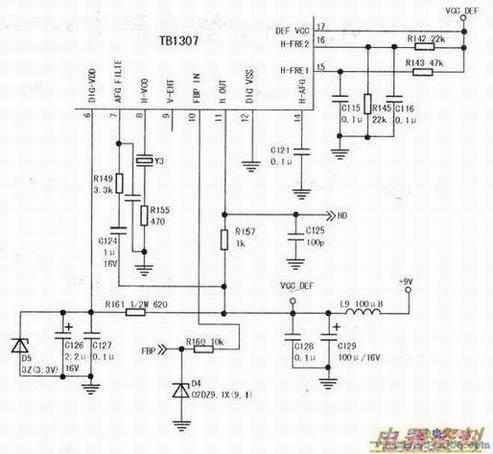

在检修采用TDA9332的高清电视自动关机故障时,如果将FBP对地短路后.开机仍出现自动关机现象,此时要区别故障是因为行振荡还是行激励或行输出电路引起,确定故障范围时可长时间对行振荡、行推动元件加热,并监测行推动管c极电压。如果c极电压(有条件也可测行推动管基极波形)或波形均稳定,说明行振荡和行推动电路无故障,自动关机故障在行输出极电路中;如果测得电压或波形不稳定,则故障在行振荡或行激励电路中。此时,需查行振荡电路和行激励电路相关元件,如TDA9332的12M晶体、TDA9332、行激励管和行激励等。如果检修的是采用TB1307的高清彩电,则需检查此IC的⑥脚(3.3V)、(17)脚供电(9V)、(15)、(16)脚电路、行振荡晶体、⑦脚行鉴相等元件以及是否良好等,相关电路见下图。
如果采用上述方法判定自动关机因行输出电路引起,此时需对行输出电路仔细检查。因为行输出电路有许多元件,检修较为麻烦。如一台长虹CHD25800(CHD-2B机芯)型高清彩电,数字板号为JUC7.820.1488-1。行振荡采用TDA9332(或OM8380),故障现象为无规律自动停机。此故障被多次维修,却一直未将故障排除。行推动管、行推动变压器、行管、行变均替换过,但故障仍存在,后再次将FBP对地短路,却发现发出尖叫声,同时+B电压下降10V左右,由此可以断定故障系行输出电路过流引起。逐一代换行输出部分元件,最后查出故障系逆程电容C409(680pF/2kV)引起,经长时间试机故障再没出现。
