彩电开关电源某个或各个输出端开机瞬间有电压输出


  1.故障现象说明与故障可能发生的部位

  故障特征:这种故障现象是:在按动开关开机的瞬间,某个或各输出端有一个小的输出,尔后下降为OV。这种情况说明了开关在加电的初始产生了振荡,之后由于过压、过流保护引起停振,或开/关机接口初加电为开机状态,之后随着CPU清零的结束而转入关机状态而造成停振。

  引发这种情况的原因有:

  (1)开关电源某个电压输出端有短路故障;

  (2)开关电源因故输出电压高于标定值数10V引起过压保护;

  (3)过流引起过流保护动作;

  (4)保护电路自身的误动作:

  (5)开/关机控制电路因故执行关机指令。

  2.检修方法与步骤

  (1)检查开关电源输出部分及其负载是否存在短路性故障。

  方法和技巧:行扫描电路的检查方法有两种:一是断开行输出管供电端,在开关电源+B(+105V~+150V)输出端接入假负载,看开关电源是否恢复正常:如恢复正常,故障在扫描电路;如果无变化,故障在开关电源:

  另一方法是在行输出管供电端串入一块表,再观察开机瞬间的行电流,如果行电流大子450mA,说明是行电流过大而引起开关电源进入过流保护状态。

  (2)判断开/关控制电路是否执行的是关机指令的方法。

  判断开/关机控制电路是否执行的是关机指令造成本故障的方法有两种:一种是“电压法”;另一种是“断开法”。

  (1)电压法

  方法和技巧:测量开/关机控制末端或光电耦合器的输入端电压,看测量结果属于开机状态值,还是关机状态值。如果属于开机状态,可判断开/关机控制电路及相关的CPU等电路工作正常;如果属于关机状态,应判断故障在开/关机控制电路及相关的CPU电路。对于负载保护是通过开/关机控制实现的,还要考滤负载保护电路与所保护的负载是否引起开/关机控制电路对开关电源输送的是关机指令。

  (2)断开法

  方法和技巧:根据开/关机控制电路末端晶体管或光电耦合器在开机时的工作状态,断开开/关机控制电路中末端三极管、光电耦合器的输入端或它前级的电路,强行使用开/关机控制电路对开关电源输送开机指令。如果开/关机控制电路末端的晶体管在开机时应截止,可断开这个晶体管的集电极使之相当于截止,之后再测量开关电源+B(+105~+150V)等输出端电压,若是恢复正常,可判断故障是由于开/关机控制电路及相关的CPU等电路有问题;若仍是断开之前的只有开机瞬间有电压,可判断故障与开/关机控制电路无关。

  (3)判断故障判断是否由于开关电源输出电压过高引起的过压保护。

  ①降压法

  用一只150W以上的交流调压器将电视机的交流工作电压降低,看在交流工作电压低到某数值时(每变动一次电压值,要重新开一次机),开关电源输出能保持住或恢复正常。可判断开关电源的保护系因其输出电压高造成的。

  ②断开法

  断开行扫描供电电路,在开关电源+B(105V~150V)输出端接入假负载,断开过压保护电路,监测开机瞬间(开机后马上关机,以保证各元件的安全。以下同)+B电压,如果高于标定值十几伏以上,可判断本机的故障系因开关电源输出电压高所致,应对影响开关电源输出电压高的稳压电路和振荡定时进行捡查;若开关电源+B(105V~150V)输出端恢复正常输出值,说明开关电源正常,故障在保护电路自身。

  (4)判断保护电路是否因具备导通条件引起保护电路工作

  测量过压、过流保护电路末端晶体管基极电压或晶闸管控制极电压,在“假负载法”或电流确认负载不存在过流的情况下,测量过压、过流保护电路末端晶体管的基极电压或晶闸管的控制极电压,以了解它们是否处于导通状态。哪个末端保护管导通,便可按该路所引起的保护作用来判断是过流保护还是过压保护,再采取相应的对策。

  3.对故障部位的进一步确定

  上面讲的是如何判断开关电源是由哪个原因引起的保护,下一步的任务是进一步确认“这个原因”是由哪个部分的电路有问题引起的。

  (1)检查过流保护引起开关电源只有开机瞬间有电压的故障机

  在判断故障是由于过流保护引起时,先用“法’检查开关电源各输出端的整流、电路及负载是否有短路现象;其次检查过流保护电路的元件。

  (2)检查开/关机控制电路造成的开关电源只有开机瞬间有电压的故障机

  方法和技巧:首先,测量CPU开/关机控制端电压,并按动上的“开/关机”键。若在按动遥控器上的“开/关机”键时,CPU的开/关机控制端电压能呈现开机时的电压值,说明CPU及影响它工作的各电路均正常,故障在开/待控制电路或负载保护电路;若按动遥控器上的开/关机键时,CPU的开/关机控制端电压只呈现关机状态值,可判断故障在CPU及影响CPU输出开机指令的+5V、复位电压供给电路、时钟振荡电路中的,键控电路与I2C总线电路,有的机器还要考虑到CPU是否得到了负载保护指令。

  其次,看本机的负载保护是否通过开/关机控制电路来进行。如果是,要测量负载保护电路中有代表性的晶体管或、晶闸管等晶体管的各极电压,以判断它是否导通或具备了导通条件。若是负载保护电路中的晶体管导通或具备了导通条件,可判断负载保护电路或它所保护的负载有过压或过流故障;若测量体现的结果是截止或不具备导通条件,可判断负载保护电路及它所保护的负载与本机所检修的故障无关。

  (3)对因开关电源输出电压高造成的本故障

  引起开关电源输出电压高的原因经过上述“假负载法’铡量后,已经将负载变轻的可能性排除。因此,这里引起开关电源输出电压的部位只有振荡电路与稳压电路。换言之,开关电源输出电压高造成保护故障的检查部位主要是稳压电路与振荡电路中的振荡。

  这里有一个问题需讲一下,开关电源输出电压高,各专业书刊介绍原因是稳压电路和振荡电路,为什么只提稳压电路和振荡电路中的振荡电容,而不提其他元件呢?这是因为振荡电路的正反馈和放电二极管损坏的原因多是阻值大或断路、二极管、漏电、断路,而这种种情况要么造成开关电源停振,要么输出电压低;振荡反馈绕组或开关局部短路和正反馈阻值变小,虽有可能造成开关电源输出电压高,但从多年的实地维修工作中看,这类情况还未发现过一例。故本文只讲了应检查振荡电容,就这个振荡电容来讲,若采用的是0.016~0.039μF钽电容,其故障也是极低的;若采用的是数微法的电解电容,其故障率对使用数年的机器还是较高的。

  在确定开关电源因输出电压高引起过压保护电路故障,将故障检修范围缩小到稳压电路和振荡电容之后,下一步的任务是判断故障系稳压电路之故还是振荡电容之故,当然最简单的方法是更换振荡电容后试机,如果开关电源恢复正常工作,故障自然在稳压电路。但这里有两个情况需要说明。

  警示与强调:

  ①对这个振荡电容为什么要直接更换,而不用电阻档进行经验判断呢

  这是因为振荡电容对容量和自身损耗的要求均是很严格的,我们用测试的结果只是借助充、放电表针的摆动来估测,这个估测会与实际参数相差很远,故无法准确判断出该电容是否损坏,甚至有时测试结果正常,但工作却不正常。许多有经验的维修人员或某些刊物上介绍开关电源的检修,往往直接先对开关电源中的稳压取样电解电容和振荡定时电解电容进行更换,而不对其进行测试,其原因就是上述讲的情况。

  ②对于振荡电容采用0.016~0.039μF钽电容的机型可判断振荡电容正常

  因这种电容故障率极低,许多维修部门和电子元件销售单位均不各此件,这时可采用“电压法”来推理出故障是否在稳压电路,并由此区分开故障所在。然后用调压器将电视机交流输入电压调低,使开关电源输出电压高于标定值+B(105~150V)几伏,之后再开机对开关管基极电压进行测试,并将测试结果与图标或日常所测试的正确数值相比较,看是升高、下降还是一致。如果开关管基极电压测试结果升高或一致,说明稳压电路未起到应有的作用,即在开关电源输出电压升高时,本应使开关管基极电压降低,开关管导通时间变短,输出电压下降,而实际情况却相反,故此应判断故障在稳压电路;如果开关管基极电压测试结果下降,说明稳压电路起到了应有的稳压作用并力争使开关管导通时间变短而输出电压下降,开关电源输出电压不但未下降反而升高的原因在振荡电容。

  在手中无调压器的情况下,为了安全起见可先更换稳压电路工作电压形成电路中的易损件,电解滤波电容(几微法到100μF不等),看开关电源是否恢复正常。如果恢复,可判断所检修机的故障是由于稳压电路工作电压形成电路中的滤波电容失效或漏电,造成稳压电路工作电压下降(开关电源当时的其他各输出端与图标比较升高了,而唯有此输出端相对下降)。

  稳压电路以此为基准,判断开关电源输出电压下降进行反方向调整,结果使开关电源向着输出电压高的方向变化,最终导致输出电压上升很高而引起电压保护。

  如果更换电解稳压电路中的滤波电容后,仍不能排除故障,可在路测得稳压电路中各晶体管无击穿、开路的情况下,只能采用“冒险法”检查。方法是:断开过压保护电路和行供电电路,在+B(105~150V)端接入假负载,然后测开机瞬间开关管的基极电压,测试结果与分析判断同上。

  在经过上述方法判断故障在稳压电路后,要判断故障在稳压电路中的哪一级、哪一个元件。最为直观有效的方法是:测各级晶体管的b、e、c极电压,并与图标或日常测试的正确数据比较,看其相对值是升高、下降还是一致,之后将比较的结果套入稳压原理,即按稳压原理讲,这个测试点电压变化的结果(升高、下降、一致)会对开关管基极电压的影响是升高、下降还是一致。如果是令开关基极电压升高或一致,那么可以判断故障在测试点或测试点之前的稳压电路;如果下降,说明测试点以前的电路力争保持了开关管导通时间的下降,即对开关电源输出电压作出了应有的反映,并尽所能使开关管导通时间变短,以力争使开关电源输出电压下降,至于实际结果与其所求相反,说明测试点到开关管基极之间的稳压电路有问题而不能正确传送稳压结果,故应对测试点与开关管基极之间的稳压电路进行检查。

  (4)对保护电路自身引起电源只有开机瞬间有电压故障

  对保护电路的检查,因上述已经判断出开关电源的保护不是过压和过流所致,所以在此情况下断开过流、过压保护电路末端,即对开关电源的控制点(如下图中的VQ825集电极),之后对过流保护电路的各晶体管b、e、c极或晶闸管的控制极及二极管的正、负极电压进行测试,并通过测试结果判断所测晶体管的工作状态(导通还是截止),然后与图标或日常所测正确电压值所体现的工作状态进行比较。

  ①如果工作状态一致或测试电压一致,说明测试点以前正常。

  ②如果工作状态正好相反,说明测试点以前的电路有问题而导致了保护电路的误动作。对于无图标电压又无正常测试数据的机型,判断保护电路处于哪种状态的方法是:先找出末级晶体管(一般来讲应处于截止状态),并以此为基准,根据线路的结构推理出它以前各晶体管应处的工作状态。一般来讲,保护电路中的各晶体管在正常情况下均处于截止状态)。

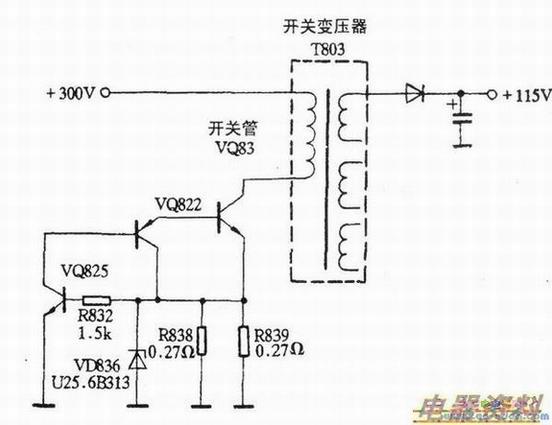

长虹C2588彩电过流保护电路
