LC8633XX芯片的（31）脚外部一般接有过流保护检测或“X”射线保护检测电路，对有无过流或行逆程脉冲有无超标进行检测。若出现异常情况，（31）脚就会变为低，CPU立即进行保护性关机，从⑦脚输出待机控制，使整机进入待机状态。此时，用也不能开机。因此，当碰到机器出现不能“二次”开机故障时，千万别忘了检查（31）脚电压及其外围电路。

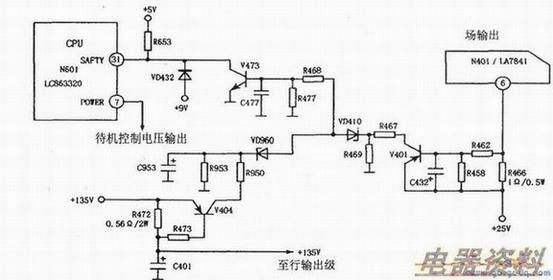

在康佳Al0机芯派生机型中，如T2588A/T2988A型彩电，其CPU（31）脚外围电路如下图所示。它除了设有电源过流保护外，还设有行过流及场过流保护功能。
当行出现过流时，R472上的电压会增高，V404导通，集电极输出高电平，从而使VD960导通，进而使V473饱和，（31）脚变为低电平，CPU进入保护状态，并从⑦脚输出低电平待机控制电压，整机进入待机状态。
若场输出电路出现过流时，R466上的电压会增高，VD410导通，集电极输出高电平，使VD410导通，进而使V473饱和，CPU（31）脚变为低电平，CPU进入保护状态，从⑦脚输出待机电压。
