“TB”单片数码机芯彩电处于待机状态的原因分析


  引起机器处于待机状态的原因如下:

  (1) CPU的工作条件不具备,应检查供电、时钟及复位。

  (2)挂接的I总线瘫痪或存储器损坏时,导致存储器中的数据调不出来,引起保护性关机。实践证明,当存储器与小信号处理器未挂在同一组I2c总线上时,若存储器损坏,就会产生不能开机的现象。当存储器与小信号处理器挂在同一组IIC总线上时,若存储器损坏或小信号处理器中的IIC总线接口损坏,有可能产生不能开机的现象,也有可能产生能够开机,但开机后遥控系统不能工作的现象。

  (3)IIC总线所有权控制端(或称总线通/断控制端)变为低,使CPU不能正常运行,整机处于待机状态。

  (4)保护电路动作,导致机器自动保护,整机处于待机状态。

  TMP87CX38N系列芯片中有许多中断源输入端。厂家可根据设计的需要,将某一中断输入端设定为自动保护检测输入端,用以检测外部电路的工作情况。若电路中有过流和过压现象产生时,CPU就进入保护状态,并从待机控制端输出待机控制,使整机进入待机状态。

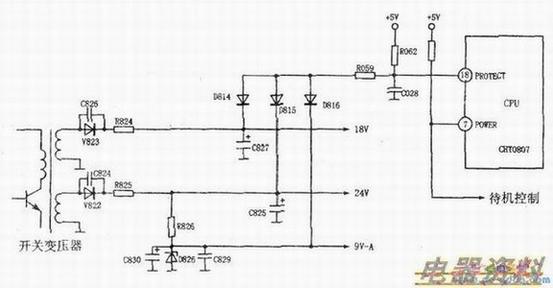

  下图所示为长虹CN -9机芯的保护电路。CPU的保护端子为(18)脚,外部接有3个检测,用于对18 V、24 V及9V电源有无过流进行检测。若无过流现象,CPU(18)脚为高电平(5 V),CPU正常运行;若有过流现象,CPU(18)脚变为低电平(1 V以下),CPU进入保护状态,并从CPU⑦脚输出高电平待机控制电压,使整机进入待机状态。

长虹CN -9机芯的保护电路

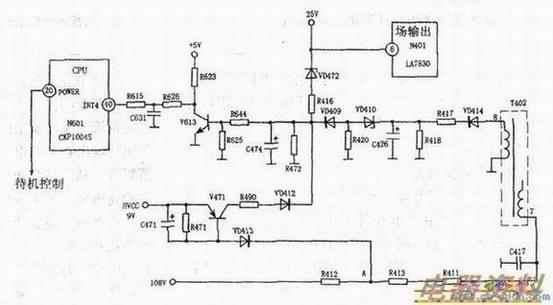

  下图所示为康佳T2139N型彩电保护电路。CPU的保护端子为CPU(40)脚,外部接有多种保护电路。当保护电路不动作时,CPU(40)脚为高电平(5 V),CPU正常运行;当保护电路动作时,CPU(40)脚变为低电平(0),CPU进入保护状态,并从CPU(20)脚输出待机控制电压(高电平),使整机处于待机状态。


康佳T2139N型彩电保护电路


  VD410、VD409、C426等元器件构成“X射线”保护电路。正常工作时,⑧脚输出的行逆程脉冲幅度较低,经VD414整流、C426后,所获得的直流电压也较低,不足以使VD410导通。当行逆程脉冲幅度过高时(显像管会产生“X射线”),C426上的直流电压也必升高,使VD410、VD409导通,进而使V613饱和导通,CPU@脚变为低电平,CPU进入保护状态。

  VD472和R416构成场供电过压保护电路。当场供电电压低于28 V时,VD472截止,对电路无影响。若某种原因(如电源输出过高)引起场供电电压异常升高时,VD472导通,进而使V613饱和,CPU进入保护状态。

  V471及其周边元器件构成束过流保护电路。

  当显像管束流在正常范围内时,A点电压较高,VD413截止,V471也截止,对电路无影响;当某种原因(如亮度失控)引起束流过高时,A点电压会下降,VD413导通,V471也导通。从而使VD412也导通,V613饱和,CPU进入保护状态。

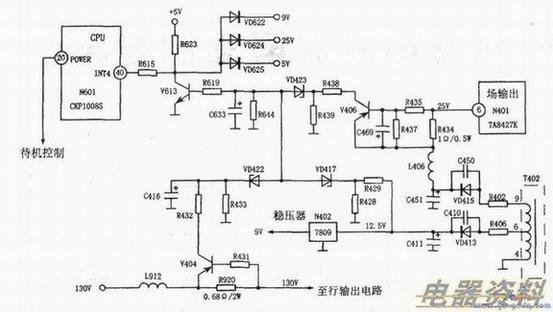

  下图所示为康佳P2592N型彩电的保护电路。CPU的保护端子为⑩脚,外部接有多种保护电路。正常工作时,CPU(40)脚为高电平。若电路出现异常而引起保护电路动作时,CPU(40)脚就变为低电平(0),CPU进入保护状态,并从CPU(20)脚输出待机控制电压(低电平),使整机处于待机状态。

康佳P2592N型彩电的保护电路



  VD622、VD624及VD625构成电源过流保护检测电路。当9V、25 V或5V电源出现过流时(如对地短路),相应的检测二极管导通,(40)脚变为低电平,CPU进入保护状态。

  V404及周边元器件构成行过流保护电路。当行出现过流时,R920两端电压上升,使V404导通,集电极输出高电平,从而使VD422也导遁,进而使V613饱和,CPU(40)脚变为低电平,CPU进入保护状态。

  VD417、R428及R429等元器件构成“X射线”保护电路。当行逆程脉冲过高时,12.5 V电压也必升高,从而使VD417导通,进而使V613饱和,(40)脚变为低电平,CPU进入保护状态。    ‘V406及周边元器件构成场过流保护电路。正常情况下,V406截止。当场输出电路出现过流时,R434(1 Ω/0.5 W)两端电压上升,V406导通,从而使VD423也导通,进而使V613饱和,CPU进入保护状态。
