长虹720系列液晶彩电乐教模块的故障处理


  故障区分:可以从乐教状态指示灯判定,如果状态指示灯亮证明乐教模块供电正常,如果状态指示灯不亮证明乐教模块供电不正常。

  故障处理:此类故障主要是USB管理芯片U5(AP1212HSL-13)失效和USB内置模块失效,因USB内置模块软件是固化在模块内的,如果损坏就只有更换模块,有部份机器可以通过进入工厂模式对2G内置U盘格式化处理。

  下面就USB管理模块的工作原理和参数进行分析。

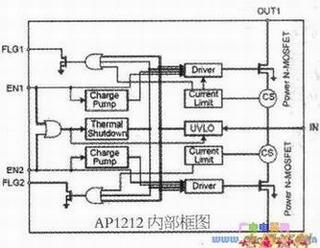

  AP1212HSL-13是双路USB电源管理(下图),通过高低开关可控制两路电源独立输出,并具有过流保护功能,当USB外接设备发生故障,输出超过1A时,IC会自动切断电源输出并产生故障指示信号。

AP1212HSL-13是双路USB电源管理IC



  AP1212HSL-13管脚名称及功能阐释见下表:

AP1212HSL-13管脚名称及功能
