日本三洋公司所产的JU系列厚膜型号较多，但内部结构大致相仿，主要用于彩色电视机中。其损坏后的应急修理因型号不同而异。下面介绍三种型号的应急修理。
一、JU0111的应急修理

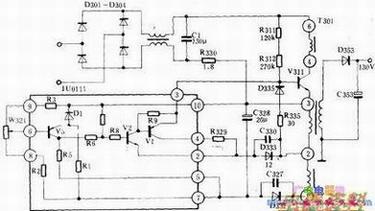

JU0111的内部电路和部分应用电路如上图所示，正常工作状态下各脚的和值如F表所示（测电压时黑表笔接⑩脚，测正向时红表笔接⑩脚，测反向时正表笔接⑩脚）。
工作过程中，当接通时，输入的不稳定直流电压为V311提供一个基极，使V311进入导通放大状态，在集电极的④～⑥绕组产生增强的，通过T301耦合②～⑧绕组的反馈作用，使形成间歇振荡。这在V311集电极形成脉冲电压，同时经反馈绕组、取样绕组取出电压送入JU0111。当输入电压变化时，①～③绕组的感应电压也随之变化，该电压经D332整流、C327就得刭一个约为- 28V的电压，送入其⑤脚和⑦脚。由于这个电压的高低反映了输入电压的变化，故称为“取样”电压。同理，②～③绕组除了作为反馈绕组外，它的感应脉冲电压经D333整流、C330滤波，将约为-5．2V的直流电压送入它的②脚和④脚。T301绕组的③端和Juolll的⑩脚相连为零电位时，其他各端电压均以此为参考点测量，故送到JUolll的⑤、⑦、②、④脚的电压均为负值。
