图象中频检波谐振回路是彩电图象中放通道最典型的故障，尤其是谐振附于中周内的那些彩电，发生此故障的比例更大，例如TA四片机（谐振回路位于TA7607(8)、(9)脚）和TA二片机（谐振回路位于TA7680(17)、(18)脚）等。故障原因是谐振回路所用中周内附的镀银瓷管在电视机使用环境不佳（例如湿度过大、煤炉烟熏等）的情况下，镀银氧化而导致电容量下降，使回路失谐。由于不同故障机的回路失谐程度不同及中放特性曲线不同，因而故障现象多种多样，常常使初次遇到这类故障机的修理员找不到头绪。
有的人盲目更换图象中放，甚至高频头、预选器等元器件，走了许多弯路。下面介绍此类故障的现象、机理和检修方法。
图象中频检波谐振回路失谐可能产生的故障现象有：
1．调节频道预置电位器，可能调出图象，但过程很困难，很难找到最佳调谐点。
2．调好图象按预选键换台，然后再按预选键回到原来位置，原先调好的节目跑偏，有时甚至出现不同步现象，需重新调整预调电位器才能出现图象，有时重新拔插天线，可使跑偏的图象恢复正常。
3．图象上下跳动或呈现行场不同步状态，调整预调电位器也不能得到正常图象，类似强信号阻塞。
4．屏幕呈现白板状，类似强信号阻塞。
5．图象出现彩色粗糙、彩色严重镶边、彩色负象或类似彩色噪波增大等彩色不良现象。
6．出现图象暗淡、色彩浓重，类似亮度信号丢失的现象。
7．接收电视台信号不能得到正常图象，而接收非正规信号源，例如游戏机信号却图象正常。
8．其它一些图象不正常现象。
9．在出现上述各种故障现象时，常可发现高放AGC不起控，高放AGC在有／无信号时不变化或变化很小。
10.遥控彩电可能出现自动调台时不记忆的现象（AFT移相用中周失谐也能造成不记忆的故障）。
故障排除措施及效果：有新的中周可供替换当然最好。实践中，修理员还使用不同的应急措施：
1．重新调整检波线圈磁心，可使图象恢复正常。此法虽然简便，但中周内的瓷管电容容量可能还会变化，使旧病复发。
2．谐振电容容量下降太多，调整中周磁心不奏效。此时可在中周谐振电容脚位处并接一只适当容量电容（20～50pF左右），再对中周进行调整。此法也有旧病复发的隐患．

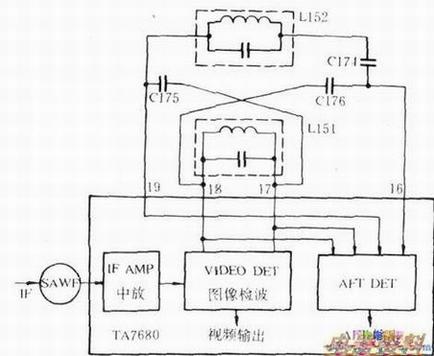

3．在谐振电容位置（例如TA7607（8）、（9）脚，TA7680（17）、（18）脚之间）并联一支120Ω左右的阻尼。这一方法操作非常简单，并上阻尼后，无需再对中周磁心重新调整，图象即可恢复正常，因而可以避免因反复调整拧碎磁心。但这一方法在使用上有其局限性，由于经此选频回路选出的中频载波还要送到AFT电路（见下图），并上阻尼后，选频谐振回路的带宽变宽，AFT电路的工作特性也要受到影响。这一问题对非遥控彩电来说是可以容忍的，但对遥控彩电却是致命的。因为遥控彩电在进行自动调台和节目存储时需要用AFT电压作为判断依据，如若AFT电路工作特性发生变化，遥控彩电就会出现搜台不记忆的现象，因此对于遥控彩电不能使用这一方法。另外在为非遥控彩电加装遥控电路时，若出现搜台不记忆的问题，应检查图象检波中周上是否并联了小阻尼电阻。如有，应先拆掉外部阻尼电阻，再改用第4种修理方法。
4．拆下图象中频检波中周，将卧在中周线圈骨架底部的瓷管谐振电容捣碎，注意不要将中周引脚所接的线圈引线弄断。将中周焊回电路板，在谐振电容位置外接一支适当容量的电容(多为68pF，也有的中周使用lOOpF、82pF、75pF或47pF)，然后微调磁心使图象最佳。如果并上某一容量的电容后不出现图象，说明所换电容与正确值差得太远，换另一容量电容再试，直至能出现图象，再微调磁心，以免反复调节磁心而将其损坏。此法对遥控和非遥控彩电都适用，但操作方法稍复杂。
推荐修理方法：先用外接阻尼电阻法并结合高放AGC电压的检查来判断故障是否为图象中频检波回路失谐引起。从经验看，若是此故障，无论是不是遥控彩电采用这项措施后图象一般都能恢复正常，然后再决定是否用更换谐振电容的办法来排除故障。
