1.部分维修
(1)测量逆变器工作条件
当逆变器不工作时,首先测量逆变器的工作条件。
为了测量方便,可通过测量相关连接器判断故障范围。对于逆变器,可测量连接器CNB/CN403的引脚电压,一是测量⑧脚的+12VD供电是否正常;二是测量11脚的BLON逆变器开启电压是否正常;三是测量⑨脚的I-调光电压是否正常。
如果+12VD供电不正常,检查板供电电路:
若BLON和I-PWM电压不正常,检查控制系统电路。
(2)检测逆变电路
首先测量连接器CNB/CN403的④脚N802和⑤脚N801有无脉冲电压输出.有条件的可以测量其输出波形有无和是否正常,如果连接器CNB/CN403的④脚N802和⑤脚N801无脉冲电压输出,故障在小电路板上,否则故障在板的逆变器高压形成电路中。
如果连接器CNB/CN403的④脚和⑤脚无脉冲电压,可测量背光灯控制电路U3的11、12、19、20脚是否有激励脉冲输出,无脉冲输出,故障在背光灯控制电路,重点检查U3及其外部电路,将检测数据与表1(表见上期)的数据进行比对,判断故障所在。外围元器件正常时,更换U3;如果有脉冲输出,重点检查驱动电路的Q31、Q29、Q22、Q30。
(3)测量关键器件电压

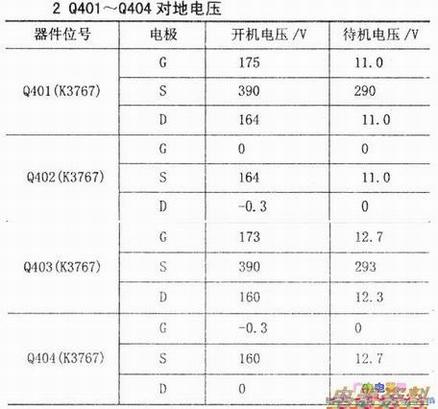

逆变器板上的复合开关管Q401~Q404和升压T404---T407,工作于高电压、大状态,是易损坏的器件。维修时,可通过测量其对地电压来判断其好坏。复合开关管Q401~Q404的对地电压见下表,供维修时参考。
2.逆变部分保护电路维修
当逆变器电路发生过电流、过电压故障时,产生背光灯亮一下就灭的故障现象。维修时,可采取测量关键点电压,判断是否保护和解除保护,观察故障现象的方法进行维修。
(1)根据故障现象,判断是否保护
如果开机的瞬间有伴音,显示屏亮一下就灭,则是逆变器保护电路启动所致。如果背光灯灯管亮后马上就灭,则是过电流保护所致;如果灯管亮1s后才灭,则是过电压保护电路启动。
(2)测量关键点电压,判断是哪路保护
逆变器部分过电压保护电路主要对U3的②脚电压进行控制(②脚电压正常时为1V以下)。当过电压保护电路启动时,过电压保护检测电路向U3②脚送入高,U3内部保护电路启动,关闭11、12、19、20脚输出的脉冲,逆变器电路停止工作,实现过电压保护。
逆变器部分电流平衡保护电路和供电欠电压保护电路对U3的③脚电压进行控制(③脚电压正常时为2.5V)。当电流平衡保护电路启动时,Ql导通将U3的③脚电压拉低;当发生供电欠电压故障时,也将③脚电压拉低,内部保护电路启动,关闭11、12、19、20脚输出的脉冲,逆变器电路停止工作,实现过电压保护。如果②脚电压由正常时的1v以下上升到2.0V以上,则可判断过电压保护电路启动;如果③脚电压由正常时的2.5V降低到2.0V以下,则可判断是由电流平衡保护电路和供电欠电压保护电路引起的保护。
由于U3的②脚OVP(过压保护)电压来自连接器CNB/CN403的①脚,U3的③脚外部U2运算放大器的保护电压P来自连接器CNB/CN403的②脚。检修时,可在开机后保护前的瞬间测量连接器CNB/CN403的①、②脚电压,判断是哪种保护电路启动。如果连接器CNB/CN403的①脚OVP电压为高电平,则是高压过电压保护电路启动;如果连接器CNB/CN403的②脚P电压为高电平,则是电流平衡保护电路启动:如果连接器CNB/CN403的①、②脚电压均为低电平,则是+12VD电压过低保护电路启动。
(3)解除保护,观察故障现象
确定保护之后,可采取解除保护的方法,开机观察故障现象,测量关键点电压,确定故障部位。
对于过电压保护电路,一是将连接器CNB/CN403的①脚对地短路;二是断开U3的②脚与各路保护检测电路的连接R90;三是在②脚与地线之间跨接短路线和100 Q以下,将②脚电压拉低。对于灯管电流平衡保护电路,一是将连接器CNB/CN403的②脚对地短路;二是将Ql的基极接地,将保护触发电压短路。对于供电欠电压保护电路,将R78断开。
每断开一路检测电路,进行一次开机实验,如果断开哪路检测电路后,开机不再保护,灯管正常发光,则是该保护电路引起的保护。如果解除保护后,开机灯管仍然不亮,则是逆变器电路故障:如果个别灯管不亮或亮度不正常,则是该灯管及其高压形成电路的故障。
