激光头复位后物镜既无聚焦搜索动作的故障检修思路


  如果在激光头复位后物镜既无聚焦搜索动作,同时也无激光束射出,则故障很可能是激光头限位开关接触不良;如果只是物镜无上、下聚焦搜索动作(有激光束射出),应检查是否为聚焦线圈虚焊,聚焦驱动是否损坏,有无聚焦搜索控制加入聚焦驱动等。检查聚焦线圈可用R×lΩ档,测聚焦线圈阻值(正常时为10Ω左右,且在测量时物镜有上、下移动的动作)。检查聚焦驱动电路:一是测量聚焦驱动两输出引脚间的电压,看有无聚焦驱动电压输出(应在聚焦搜索过程中测量),正常时测量,应有几次(一般是3次)正、负交替变化的电压输出:二是测量聚焦驱动IC输入引脚对地的电压,如果在聚焦搜索过程中有几次波动(在静态电压上下波动零点几伏),则说明有聚焦控制电压输入。如果有聚焦搜索控制电压输入,而无聚焦驱动电压输出,则是驱动电路无工作电压或驱动电路已损坏。DVD机中,一般用一块多通道的伺服驱动集成块进行聚焦线圈、循迹线圈、主轴电机和进给电机的驱动,工作较大,发热量也较大,它是一个易损元件。当检查聚焦驱动IC输入端无控制电压输入时,应接着测量伺服控制IC的聚焦伺服控制输出端是否有聚焦搜索控制信号输出(正常时该脚电压也应有几次波动,在静态电压上下波动零点几伏)。如果无输出,则可能是伺服控制芯片损坏,物镜无聚焦搜索动作的故障检修流程如图所示。

  另外,在聚焦搜索时还应注意观察物镜上、下移动的幅度是否过小或开机时物镜是否一直往上弹或往下压:如是,则表明聚焦动作不正常,应检查聚焦驱动是否损坏,聚焦线圈有无异物阻碍或局部短路。

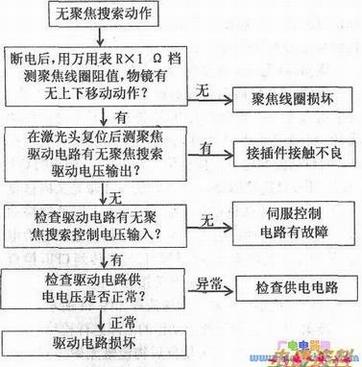

物镜无聚焦搜索动作的故障检修流程
