三洋6C19B晶体管收音机输入变压器的替换


  该机的整机原理图如附图所示。经查该机已被前者修过:其喇叭的连线都已脱开:线也没有连接。只有从电路板工作原理上,才能判别出接线方法。

  从附图可知,三洋6C19B中波收音机工作原理为:

  TR1及外围电路为振荡电路;TR2及外围电路为第一级中放:TR3及外围电路为第二级中放电路;TR4及外围电路为推动级;TR5、TR6及外围电路为输入输出推挽式电路。由于该机有人修过,电池与喇叭连线已脱开。所以,第一步必须要把线和喇叭线(四根线)连好。

  喇叭线是从输出变压器二次侧输出的。输出变压器一次侧有3根线,二次侧有2根线。把喇叭接到二次侧上即可。再为2根电源线寻找接入点:由于三洋6C19B中波收音机是锗管收音机(为正极接地)。沿着电源开关寻找。电源开关一端接地:另一端通过一根红色导线接到电池正极出线端。所以,这根红色导线即为电源正极线。负极线寻找:输出变压器一次侧中间插头一定会接电源负极,顺着中间抽头找,找到负极线连接点。

  接好电源线和喇叭线后,试机.收音机可以收到电台,但声音很小,测输出管工作正常。第二天开机却一点声音也听不到。用笔干扰中放一、二级也听不到一点声音。测推动管C极只有2.3V(偏低)。

  测量输出变压器各绕组阻值正常。测量输入变压器一次侧绕组为740kΩ,二次侧为180kn和150kΩ.可以判断输入变压器的一、二次线圈已开路。

  由于原型号输入变压器买不到,只有用国产收音机输入变压器代换。从收音机工作原理可知,代换输入变压器的收音机的工作电压也须相同(都是4.5V)。

  用一台报废的飞音8101收音机输入变压器代换。

  飞音8101工作电压为4.5V。先用导线连接好输入变压器的输入、输出线。再在电路板一空闲地方用AB胶把输入变压器粘在电路板的元件安装侧。先连接一次侧2根导线(位置不要接错)。这两根导线没有正反,可在两个接入点任意接。二次侧线主要是把中间抽头那根导线接好。另外的2根导线位置也要接对(这两根线可交换位置,不影响工作)。接好线后开机,效果非常好,声音洪亮、收台多。

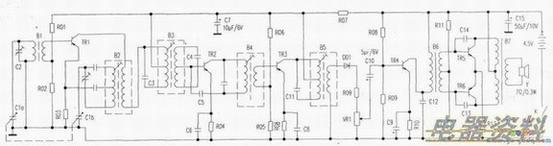

三洋6C19B晶体管收音机电路原理图
