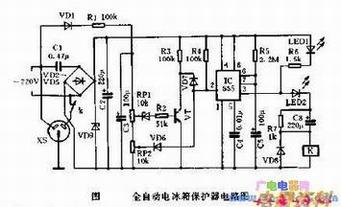

全自动电冰箱保护器电原理图


    当交流电网超过正常值240V时,RP1取样电压增高,VD10,VT导通,其集电极输出低,VD7导通,使的触发端2脚处于低电平,IC被置位,3脚输出高电平,1熄灭,LED2发光,K吸合,常闭接点K打开,冰箱被切断,起到过压保护的作用,它是利用维持小于吸合电流这一基本原理设计而成的。当IC的3脚由低电平突变为高电平时,由于器C6两端电压不能突变,因此有较强的充电电流流入K,使K迅速动作吸合。当K吸合后,它的维持电流是依靠R7而来的,使K仍能保持可靠吸合。采取这种措施后不仅可以有效地减小保护器自身功能,而且也有利于12V基准电压稳定。

具有全自动效果的电冰箱保护器电原理
