高路华TC-2118W型彩电的行变初级和次级短路

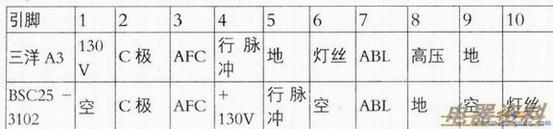

  高路华TC-2118W型彩电的行变初级和次级短路,且行变不是原装的,是一只三洋A3行变,引脚功能见下表。查看引脚功能后,发现长虹B2112主板上的行变BSC25-3102和它非常接近。便向用户建议使用它进行代换。

  剪掉BSC25-3102的①、⑥、⑨脚,对应三洋A3的引脚一一接好。通电,微调加速极和聚焦极光栅正常,接上信号,声图俱佳。测灯丝偏低,将灯丝限流由2.2Ω改为lΩ后正常。
