数字高清彩电采用的高频头主要有合成和中放一体高频头两大类。这两类高频头均采用I2C总线技术,也就是说,高频头内部的芯片为I2C总线控制芯片。由于不同的高频头采用的芯片不尽相同,驱动程序也不同,因此,当频率合成高频头或中放一体高频头损坏后,一般需采用厂家提供的同型号高频头进行代换。
如果无法购到原装高频头,应选用与原高频头内部芯片相同或同系列的高频头进行代换。

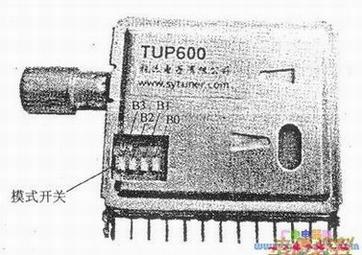

目前市场上有一种所谓的“万能高频头”,型号为TUP600,外形如下图所示。
该高频头有11个引脚,分别为:①脚(AGC),②脚(空),③脚(AS/END,④脚(SCL/时钟),⑤脚(SDA/数据),⑥脚(5V/9V/12V),⑦脚(5V),⑧脚(ADC地址设置),⑨脚(32V),⑩脚(IF2中频输出),(11)脚(IF中频输出)。
关于这种“万能高频头”,现介绍如下:
(1)该高频头出厂时引脚是排满11个的,如果被代换的高频头部分引脚没有的话,可将万能高频头上相对应的引脚剪掉,功能不会受影响。
(2)该高频头内部有一个自适应,5V、9V、12V电压都能正常使用。
(3)该高频头有四位的开关,即B3、B2、Bl、BO,可分别切至上、下两个位置,切换至上面,表示该位是1:切换至下面,表示该位是0。这样,利用这四位开关的不同组合,将得到16种模式(分别是:MO、Ml、M2、M3、M4.M5、M6、M7、M8、M9、MA、MB、MC、MD、ME、MF),这16种模式几乎能代替所有的高频头。用户使用时,可将开关设在不同的状态来切换不同的模式,每切换到一个模式时,看使用是否正常,这样逐个切换,直到能正常使用。MO模式也叫自动识别模式,万能高频头会自动检测外部的信号,然后将高频头自动切换至正常工作。

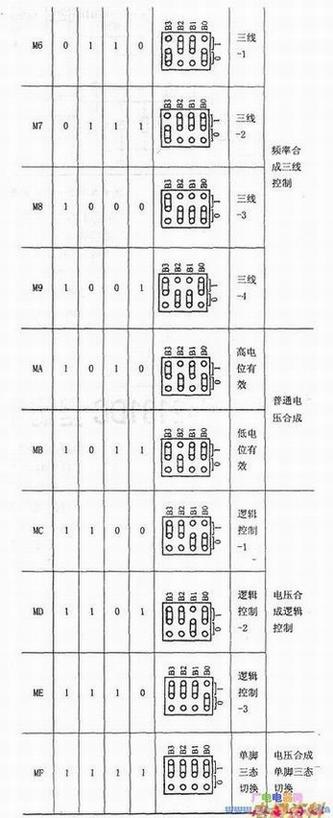

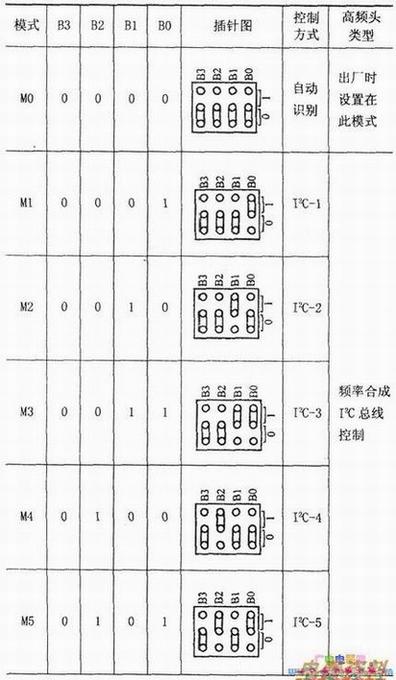

这种模式能适用于大部分的被代换的高频头,但还是有一定的局限性。如果在MO模式不能正常使用,就应该用MO以外的模式,具体的设置见下表所示。
对于具有画中画功能的彩电,换用万能高频头后,当模式设在MO时,大、小画面换台时会同时换台。这是因为画中画彩电内部都有两只I2C总线频率合成高频头,I总线是用地址区别不同高频头的。当万能高频头设在MO时,MO模式是自动模式,不能自动识别高频头的地址,所以,代换这种高频头时就不能设在MO(自动识别模式),否则大、小画面出来时,两个高频头会同时受控,起不到画中画的作用。这时,大、小画面高频头应在Ml、M2、M3、M4这四种模式中选择两种。
对于中放一体高频头,万能高频头不能进行整个代换,但能代替内部的高频头电路。代换时,需要将内部的高频头电路与外部引脚断开,再用万能的高频头按相同引脚名称用导线连起来。
另外,如果被代换高频头没有IF2脚(⑩脚),IF2脚在代换时可以直接剪掉,也可以将第⑩脚(IF2)对地短路,这样在IF1上输出的信号效果会好一些。
