一台使用多年的海尔XQBM30-22型全自动洗衣机．开机不能接通，经检查为电脑板损坏。换板修理不太划算，报废又有点可惜。经对该机进行分析后做如下改造。

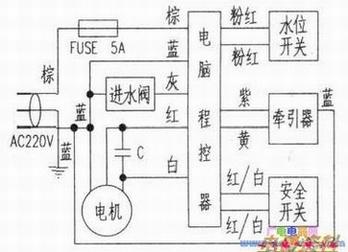

该型洗衣机的原理框图如上图所示。洗衣机的改造示意图如下图所示。打×部分的电路什么都不接，用绝缘胶布包好勿使漏电。粗线部分为改造部分的电路。
工作原理如下：K1接通后，旋转机械定时器确定大概洗衣时间，220V交流电通过5A保险，Kl加至机械定时器，通过机械定时器的工作触点加至洗衣机电机上，使之正转或反转来进行工作。K2为洗衣机加水开关，接通后进水电磁阀打开。K3为牵引器开关，接通后牵引器动作，牵引器有两个作用：一是转换洗衣机离合器完成洗涤和甩干时内筒的动作。二是拉动排水电磁阀将洗衣机里面的水排掉。水完全排掉后．K3不能关掉．此时接通K4,这时洗衣机进行甩干工作。原水位开关和安全开关是原来电脑程控器里面的检测部分．改造后不接。
正常使用时的操作方法是：先打开K2开关加水，加水至合适水位后，关断K2；加入洗衣粉和衣物，接通Kl，旋转机械定时器选定时间（Kl亦可不接，因为有的机械定时器上面加装的有开关）。时间到后，洗涤停止。接通K3进行排水，排水完毕后K3继续接通，然后K4接通进行甩干。甩干后关断K4，然后关断K3（K3如不关断，排水将一直进行）。下一次洗涤重复以上动作。实际制作中可以把上述开关组合到一起，分别标示：Kl（洗涤），K2（进水），K3（排水），K4（甩干）：上述电路中的机械定时器可选用普通双缸洗衣机上的，根据安装位置自行选用。开关可根据自己的爱好和安装的便利选用（开关耐压为250V，最大为10A）。导线连接时注意做好绝缘和防潮工作。
