中九卫星接收机常采用的芯片有THX203、Ql00、VIPer12A、VIPer22A、DH321、TH6203.DM0165等，其中，THX203因其内部有完美的防过载、防饱和、防短路等独特设计，而被大多数厂家广泛采用。

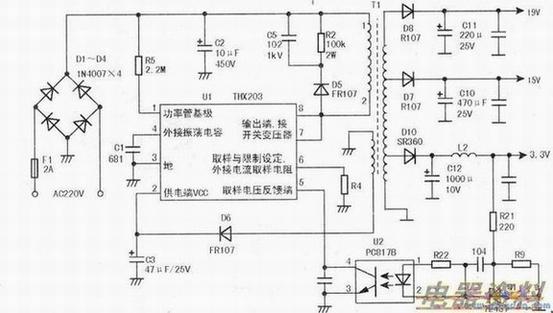

采用THX203的中九卫星接收机电路如下图所示。220V的市电经D1～D4整流、C2产生约300V的直流，一路经开关T初级①一②绕组加到THX203的⑦、⑧脚（0C，功率管的集电极），另一路经启动R5加到①脚(OB，功率管的基极)，注入启动，当②脚V电压上升到8.8V时，完成启动过程，进入正常工作状态。在THX203内部，放大的电流经限制电路对②脚的外接C3充电，从而形成启动电压Vcc。当Vcc电压降到4.5V时，时钟进入关闭状态，当Vcc降至3.8V时，THX203又重新启动。
电源正常工作后，开关变压器各次级绕组输出高频脉冲电压，经各自整流滤波后输出3.3V、15V和19V三组电压，为主板各电路提供相应的工作电源。
下面介绍各元件的常用参数及故障现象：
D1～D4(1N4007x4)，整流，损坏后无300V直流电压，其损坏往往成对损坏，很少只坏一只。
D5(FR107)，，与R2、C5组成尖峰吸收回路，在这里起续流作用，很少损坏。
D6(FR107)，向D1的②脚提供电压，该元件很少损坏。
D7(FR107)，15V输出整流二极管，故障率不高。
D8(FR107)，19V输出电压整流二极管，故障率不高。若损坏，往往引起主电源电压下降，或无19V输出。
D10(SR360)，快恢复二极管，3.3V输出整流二极管，若短路或漏电，引起主电源无3.3V输出，或3.3V电压降低；若断路，会引起15V、19V的输出电压升高到30V。此元件故障率较高。
R5(2.2MΩ)，启动，故障率很高，损坏后无电源电压输出。
U2(PC817B)，光电耦合器，与精密基准三端稳压器Q1(TL431)、取样R9、R21、R22组成稳压电路。此元件故障率不高。若损坏后，通常表现为电源输出电压不稳定。
C2(100ΩF/400V)，滤波，故障率不高。C2容量减小后通常表现为无电压输出，或刚开始输出电压正常，丁作一段时间后输出电压下降，这种故障只能凭借经验判断，或用代换法检查。
C10(470μF/25V)，150V电压输出高频滤波电容，损坏后可用1000μF/25V的电容代换。
Cll(220μF/25V)，19V电压的滤波电容，损坏后可用470μF~1000μF/25V电容代换。
C12(1000μF/lOV)，3.3V主电源输出电压的滤波电容，故障率极高，表现为主电源带电压下降，去掉负载后电压正常。建议实修时用1000μF/16V电容代换，以增加其可靠性。
变压器T1的故障率较低，常见的故障为初级绕组断路，此时①脚有300V电压，而②脚电压为0V，或次级绕组断路，此时这一路无电压输出。
U1(THX203)的故障率很高，表现为无输出电压。从的大量维修实例来看，有以下情况之一的，换之正常。
1．更换R5后，不能起振的，U1必坏。
2．用万用Rx100挡测D5疑似短路，但拆下D5测量D5正常者，U1必坏。
3.测D6疑似短路，但拆下测量正常的，U1必坏。
4.测得U2的③、④脚短路或阻值较小，但断开其外围电路测量又正常的，Ul必坏。
R22，取样电阻，若断路或阻值增大，则电源输出电压分别上升至8.4V、30V、37.5V左右。
另外，若L2断路，3.3V输出电压为0V，15V电压升至26V，19V电压升至3.45V左右。
