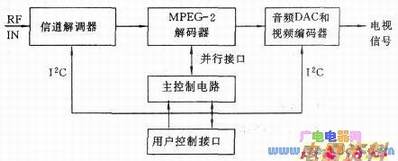

数字卫星电视接收的原理框图如图所示： 由图1可见数字解码卫星电视接收由信道、MPEG-2解码器、音频和视频器、主控制和用户控制接口电路等5部分组成。其中信道器、MPEG-2解码器、音频DAC和视频编码器这3部分构成了信号处理通道，即器接收从室外天线和高频头(CNB)组件输出的射频信号(RF)，进行、和下变频处理后变成基带信号，经转换器把模拟信号转换成数字信号进入QPSK变速率解调器（需要说明的是在卫星传输中、普遍采用QPSK调谐器，即四相相移键控解调器，其实现电路实际上就是平衡正交双边带调幅器，QPKS可以说是当今卫星数字电视传输中对卫星功率、传输效率、抗干扰性以及天线尺寸等多种因素综合考虑的最佳选择）。从解调器输出的MPEG-2码流，进入MPEG-2解压缩电路，该电路在和的配合下，输出视频比特流和音频比特流，并把接收到的16bit视频数码流，按PAL/NTSC制进行视频编码，转换、产生全电视信号(CVBS)。音频DAC电路把接收到的16bit串行音频数码转换成模拟音频信号输出。
主控制电路通过I总线设置信号解调电路，选择频道并设置音频DAC和视频编码电路，选择适当制式，使接收机输出信号与用户电视机相适应。接收用户控制接口电路送来的用户命令数据，通过并行总线设置信号处理通道，选择想看的电视节目。
数字卫星电视接收机输出的视、音频模拟信号，根据使用场合的不同有两种情况：一种是将视、音频输出信号送入有线电视台的频道，变成CATV网中设置的RF频道(Cl～C57、Zl～237)，用于有线电视台的转播。另一种是用户直接将解码后的信号送入电视机，即可接收卫星播送的电视节目。对后一种使用场合，一些电视机制造厂专门研制和生产出数字卫视接收和大屏幕彩电相结合的新型彩电，如已投产的康佳ST2989型卫视数字彩色电视机。
