变频器开关电源电路


  的向操作面板、主控板、驱动电路及风机等电路提供低压。下图为富士G11型开关电路组成的结构图。直流高压P端加到高频脉冲初级端,开关调整管串接脉冲变压器另一个初级端后,再接到直流高压N端。开关管性地导通、截止,使初级直流换成矩形波。由脉冲变压器耦合到次级,再经整流后,获得相应的直流输出电压。它又对输出电压取样比较,去控制脉冲调宽电路,以改变脉冲宽度的方式,使输出电压稳定。

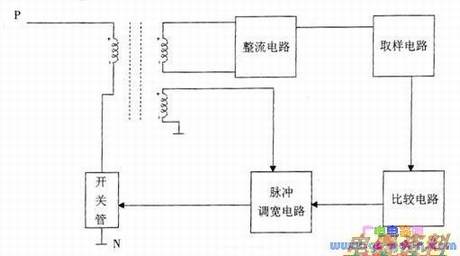

士G11型开关电源电路组成的结构图
