瞬态抑制二极管简介


  瞬态抑制的结构与相似,连符号也一样。

  瞬态抑制二极管()的工作原理与稳压二极管一样,但结构上有差别。其最大的差别是一般稳压二极管组成的PN结面积很小,它能承受的较小。

  一般小功率(0.5~1W)其最大反向为几十毫安到几百毫安;而瞬态抑制二极管的PN结面积较大,可耗散的功率较大,允许最大的反向电流可达几安到几十安。因此它可以吸收瞬时高脉冲所造成的瞬间大电流。一般稳压二极管是0.5~3W,而瞬态二极管达300W到1500W,有些用于高压的可达10kW以上。

  例如,一种反向Vbr为6.4~7.3V、耗散功率为500w的瞬态二极管,它能承受的最大脉冲电流Ipp是52~54A。

  利用瞬态二极管作保护的如下图所示,它并联在保护的电路上。要注意的是它不需要限流R。如果被保护的电路工作电压是+5V,则可选6.5~7V的二极管。在正常工作时,瞬态二极管不工作,相当开路;当工作电压中有瞬间高压脉冲时,瞬态二极管在高压脉冲作用瞬间被箝位于9V左右,这瞬间9V电压对5V工作的电路是安全的。当高压脉冲过去后,瞬态二极管又相当开路。

利用瞬态二极管作保护的电路

  由此可见,在电压正常时(或略有波动时)瞬态二极管不工作,也不损耗电路。在有瞬间高压脉冲时,它吸收了瞬间大电流而箝位在比工作略高的电压上保护了电路。它可以反复使用,有很长的使用寿命。

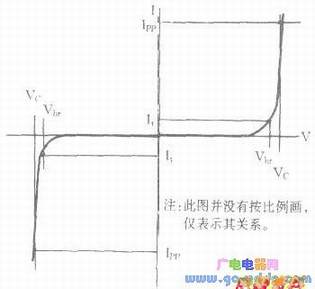

  上图的电路能对正瞬态脉冲箝位,为能在正、反脉冲时都能起保护作用,可采用下图双向瞬间二极管,它相当于两个瞬态二极管串联在一起。不论正负瞬态高压脉冲都可以获得保护,并且不影响电路的正常工作。

对正瞬态脉冲箝位

双向瞬间二极管
