背光板简介

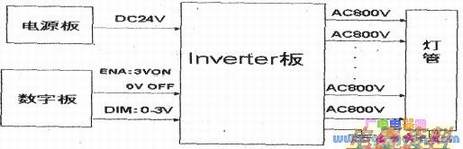

  背光板也称Inverter板即板,它的作用是将一个直流转变为多个交流电压,作为液晶屏灯管的工作电压,它的输入、输出连接框图见下图。

  背光板有三个输入信号,分别是供电电压、开机使能信号、亮度控制信号,其中供电电压由板提供,一般为直流24V(个别小屏幕为12V);开机使能信号ENA即开机控制由数字板提供,高电平3V时背光板工作,低电平Ov时背光板不工作;亮度控制信号DIM由数字板提供,它是一个OV—3V的模拟直流电压,改变它可以改变背光板输出交流电压的高低,从而改变灯管亮度。

  背光板有多个交流输出电压,一般为AC800V,每个交流电压供给一个灯管。

背光板输入输出连接框图

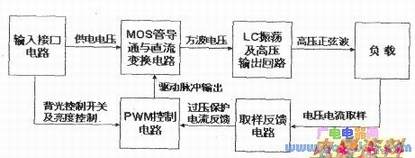

  背光板由输入接口电路、控制电路、MOS管与直流变换电路、LC振荡及高压输出回路、取样反馈电路等几部分组成,其工作原理方框图如下图所示。

背光板电路方框图
