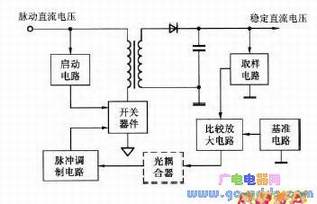

液晶彩电分为串联型开关和并联型开关，液晶彩电的开关电源采用的均是并联型开关电源，并联型开关电源如上图所示。下图所示为并联型开关电源的基本原理图。
其中VT为开关管，T为开关，VD为整流，C为，R为。
当激励脉冲为高时，VT饱和导通，则T的初级绕组的磁能因VT的集电极逐渐升高而增加。由于次级绕组感应的的极性为上负、下正，所以整流管VD截止，电能便以磁能的形式储存在T中。当VT截止期间，T各个绕组的脉冲电压反向，则次级绕组的电压变为上正、下负，整流管VD导通，T储存的能量经VD整流向C与负载释放，产生了直流电压，为负载电路提供供电电压。
并联型开关电源是反激式开关电源，即开关管导通期间，整流管VD截止；在开关管VT截止期间，整流管VD导通，向负载提供能量。所以，不但要求开关变压器T的量、滤波C的容量大，而且开关电源的内阻要大。
