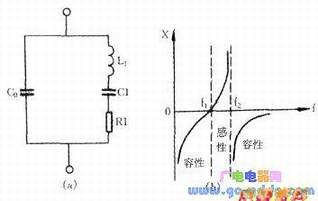

石英谐振器的等效见下图a，其中Ll、Cl、Rl分别为石英谐振器产生压电效应时的等效、等效和损耗，Co是两引出电极之间构成的静。谐振器的电抗特性见下图b(为便于描图，把fl～f2区间放大了数万倍)。
从下图b看出，当f=f1时，谐振器产生串联谐振，
由于R1的阻值相对极小，定性分析时可认为谐振器相当于1根“短路”线。
当f1＜f＜f2时，谐振器呈感性，等效于1只高Q的Leg。
当f＜f，或f＞f2时，谐振器呈容性。在容性区，压电效应不存在，不．能起“控频”或“稳频”的作用。
