液晶彩电数字信号处理电路参考时钟与晶振信号


  在液晶彩电中由于大量使用数字信号处理,而数字电路必须使用时钟信号,时钟信号的产生都是由数字信号处理电路上设置电路先产生系统时钟,然后由系统时钟经过或而产生的。因此,在CRT彩电中常常提到的CPU工作三要素(、复位、时钟晶振),在液晶彩电中对许多数字信号处理电路也都是必须的,晶振电路正常工作产生系统时钟信号更是各个数字信号处理电路正常工作的先决条件。下图所示是液晶彩电中需要晶振产生系统时钟信号的一些典型电路,在对液晶彩电相关电路进行检查时,这些晶振电路都是首要检查对象。

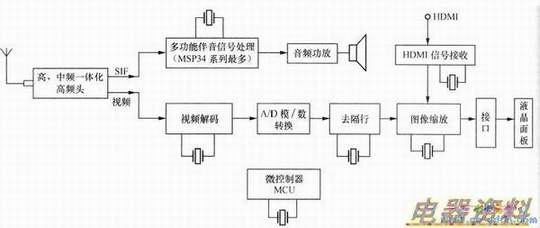

液晶彩电时钟信号典型电路

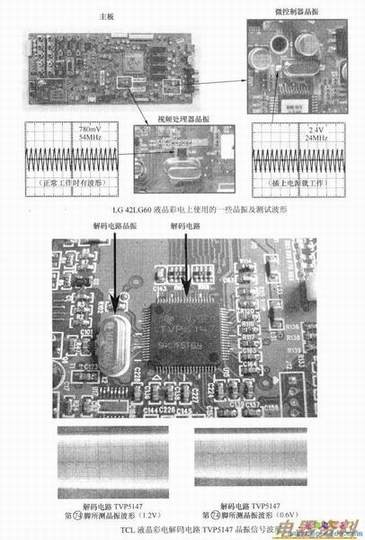

  在液晶彩电实际电路中,所采用的晶振大多都是金属壳封装,比较好辨认,上图为LG 42LG60液晶彩电上使用的一些晶振及测试波形。根据所使用示波器的不同,有时所测试的晶振波形可能不会这么清楚,而只是显示出“一片”波形,如下图所示TCL彩电电路TVP5147晶振信号波形。
