液晶彩电电路的构成及作用


  液晶彩电主要由:模拟电视信号处理模块、模拟信号/数字信号转换模块、隔行/逐行转换模块、模拟VGA/数字VGA信号转换模块、数字视频信号转换模块、图像信号处理模块、数字视频信号输入模块、LCD显示模块、CPU模块和供电模块等部分组成。

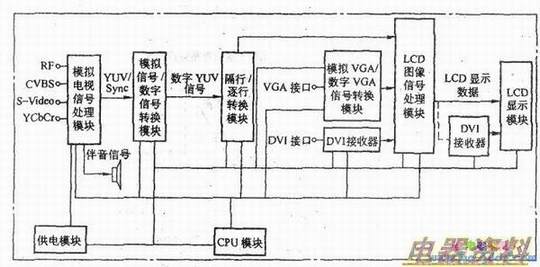

  下图为典型的液晶彩电整机原理框图。





液晶彩电原理框图

  其具体作用分别如下:

  1.模拟电视信号处理模块

  该模块与普通电视机中的电视信号处理部分相同,可接收多种输入信号格式。如RF电视信号、cBS复合电视信号、S-Video信号、色差分量信号等经模拟电视信号处理模块处理后,形成模拟Y、U、V(或R、G、B)信号及行、场同步信号。

  2.模拟信号/数字信号转换模块

  该模块将模拟Y、U、V(或R、G、B)信号进行(模/数)转换,成为24位数字Y、U、V(或R、G、B)信号,供隔行/逐行转换处理模块使用。

  3.隔行/逐行转换处理模块

  该模块将形成标准隔行格式的数字Y、U、V(或R、G、B)信号处理成标准逐行Y、U、V或(R、C、B)信号。

  4.模拟VGA/数宇VGA信号转换模块

  从VGA接口输入的VGA视频信号,经模拟VGA/数字VGA信号转换模块转换成24位VGA视频信号供LCD图像信号处理模块使用。

  5.数字视频信号转换模块

  该模块的功能主要由DVI(数字视频接口)接收器来实现,从DVI输入的VGA视频信号,经DVI串行/并行转换后,形成24位(或48位)并行数字视频信号,供LCD图像信号处理模块使用。

  6.LCD图像信号处理模块

  该模块的核心是一个高性能的平板图像处理器,可以同时对经隔行/逐行转换后,形成的逐行格式的数字y、U、V(或R、G、B)信号、经DVI串行/并行转换后形成的24位(或48位)并行数字视频信号、模拟Y、U、V(或R、G、B)信号及行、场同步信号进行处理。这三种信号经LCD图像信号处理模块处理后,形成LCD显示模块可接收的平板图像显示数据格式。

  7.数字视频信号输入模块

  该模块的功能主要由DVI发生器来实现。模块信号经DVI送入LCD显示模块。

  8.LCD显示模块

  该模块是液晶彩电的显示终端,其接收平板图像处理器输出的24位(或48位)平板图像显示数据,经内部时序控制转换后,驱动LCD屏显示出正确的视频图像。

  9.CPU模块

  该模块对整机各电路的功能进行设置,并对各种功能进行控制。

  10.供电模块

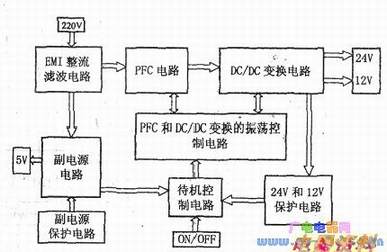

  对接口输入的5V、12V和24V直流电进行DC/AC(直流/交流)变换后,提供系统需要的各种不同的。下图为液晶彩电流程。

液晶彩电电源流程
