准分离单制式声表面滤波器及其特性


  单通道中频因为图像和伴音共用一个通道,为防止伴音干扰图像及声色差拍干扰,中频信号经过F时对伴音进行了一定的衰减,这对伴音是不利的。

  为提高伴音质量,尤其是提高接收含丽音(NAM)或双语广播的电视信号的伴音,减少误码,并提高图像清晰度。目前的电视机大都采用伴音准分离式,即采用两只(部分产品将两只声表面置于同一个外壳中,多为8只引脚),分别形成符合图像和伴音中频幅频特性曲线的中频信号,送入两个独立的中频通道中,一个放大图像中频,一个放大伴音中频,这样伴音得到提高,同时也将伴音对图像的干扰降到最低,并能完全消除声色差拍干扰(B/G、D/K、I制)。

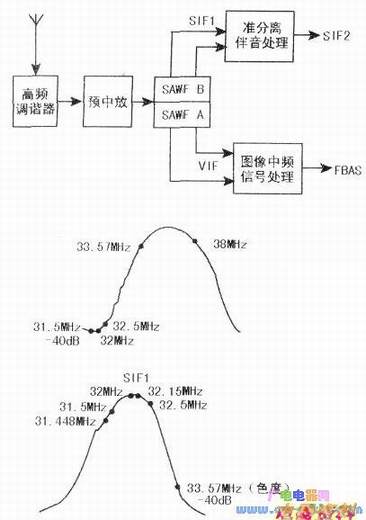

  该方式的信号流程如上图所示。当接收B/G、D/K、I制信号时,图像中频通道SAWF的幅频特性曲线如中图所示,从图中可以看出,38M图像中频、33.57MHz色度中频增益最大,而31.5、32、32.5MHz伴音中频被衰减到1%(-40dB);伴音中频通道SAWF的幅频特性曲线如下图所示,31.5MHz、32MHz、32.5MHz伴音中频以及NICAM伴音中频31.448MHz、32.15MHz增益最大,而图像中频色度中频被衰减到1%( -40dB)。具有这种特性的SAWF有两种,一种是图像和伴音SAWF做成一体化,常见型号有K3528;另一种是图像和伴音各自独立,图像SAWF的常见型号有K3955M、K2959M,伴音SAWF常见型号有K9352M、K9261。
