以TCL液晶电视12V为例，其工作原理可简化为两步：

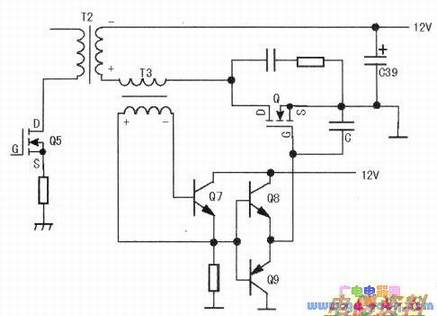

第一步：如下图所示，当T2次级感应出的方向为上正下负时，同步驱动T3的次级电压方向为左负右正，此时，三极管Q7因发射结加上了正向偏压而导通，此时Q8导通，Q9截止，12V电压给场效应管Q的内部栅极G与源极S之间分布C快速完成充电，则栅极G电压为12V左右，因源极S电压永远为OV，栅源电压VGS为正偏压12V，使绝缘栅N沟道增强型场效管Q导通，此时，T2次级上正下负的电压对C39充电，等效如右图所示。Q相当于开关K，此时K处于闭合状态。

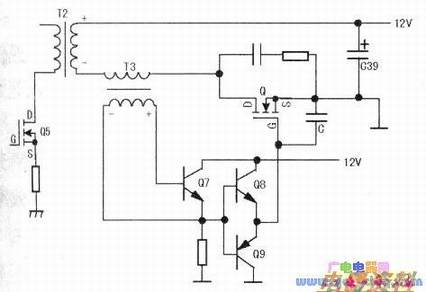

第二步：如下图所示，当T2次级感应出的电压方向是上负下正时，同步变压器T3的次级电压方向为左正右负，此时，三极管Q7因发射结加上了反偏电压而截止，由于C的存电，使Q9导通，Q8截止。Q9导通使C储存的电立刻放掉，于是Q栅极G电压为0V，由于源极S电压永远是OV，所以此时栅、源电压相同，即此时VGS为0V，绝缘栅N沟道增强型场效应管Q截止，T2次级感应出的上负下正的电压无法对C39充电，电路如左图所示。左图中K相当于场效应管Q(处于开路状态，此时C39向放电，给负载提供供电)。
从以上两步可以看出，当T2次级感应出电压方向为上正下负时，场效应管导通；当T2次级感应出的电压方向为上负下正时，场效应管截止。可见电路中场效 应管的作用与整流的作用一样，都是完成半波整流任务，如下图所示。
