FXGP-WIN-C PLC编程软件入门指南


  FXGP—WIN—C编程软件是三菱公司专用于FX系列PLC的编程软件,它具有脱机编程、文件管理、程序传输、运行监控等功能。

  一、FxGP—WlN—c的操作界面

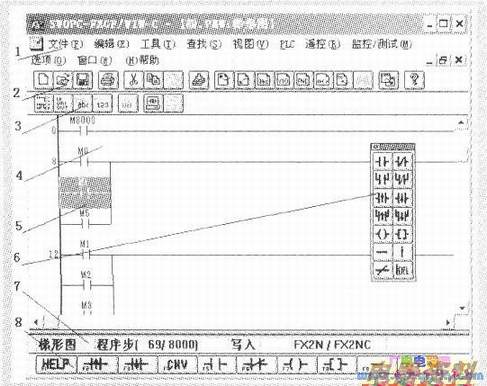

  FXGP—WIN—C的操作界面如下图所示,具体功能介绍如下:

  1、菜单栏:具有11个功能区,其中编辑、工具、PLC、监控等几个功能特别重要。

  2、编辑工具栏:将新建、打开、存盘、转换、查找等常用功能以图标的形式排列,便于使用。

  3、程序工具栏:将梯形图视图、语句表视图、元件视图、寄存器视图、监控开始、监控停止等常用功能图标的形式排列便于使用。

  4、梯形图编程区:在这个区域中,左侧实线为母线,左侧数字为程序步号,该区域为灰色时,表示为正在编辑,还没有转化,不能进行PLC的操作。只有按转换按钮才能进行其它的PLC的操作。

  5、光标区:只有光标所在的区域才能进行写入操作。将光标移到需编辑的地方,才能够进行写入、改写、插入、删除等工作。

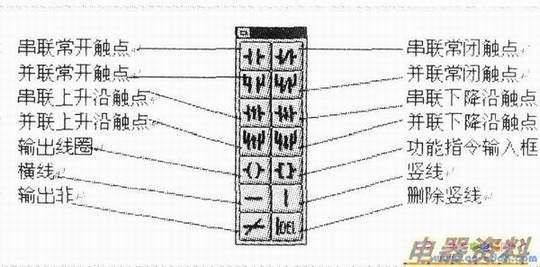

  6、快捷工具栏:在编程梯形图时,为了方便操作,将各种触点、线圈、功能指令、连线等功能放在一起,便于梯形图的编程。

  7、程序状态栏:可显示已编辑程序的步数、程序总步数、写入与写出、读入、PLC类型等信息。

  8、功能键区:有帮助、上升沿触点、下降沿触点、转换、常开触点、常闭触点、线圈、功能指令框、连接线等的快捷按钮。

  二、FxGP—WIN—c的编程方式

  FXGP—WIN—C有二种编程方式:语句表编程与梯形图编程。

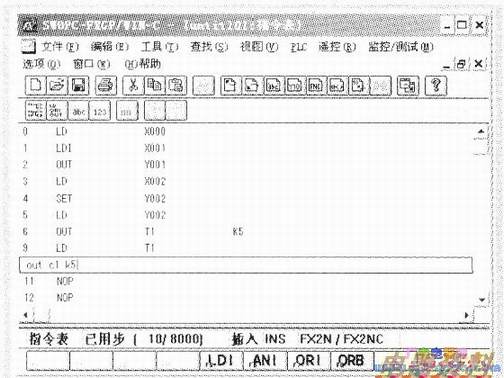

  当选用语句表编程方式时,用点击,选中语句表编辑区,其标题栏变为蓝色,成为当前工作区。用键盘直接输入语句表程序,覆盖工作区的“NOP'’语句,回车后自动换行。当使用语句表编程时,梯形图编辑区立即将程序自动转换成梯形图,可以同时生成语句表与梯形图,如下图所示。



  当选用梯形图编程方式时,用鼠标点击,选中梯形图编辑区,其标题栏变为蓝色,成为当前工作区。点击菜单栏[视图].[功能图],显示梯形图的绘工具,如下图所示。梯形图完成后,点击工具栏的转换按钮可以将梯形图转换成语句表程序。
