HDMI接口连接器有A型和B型两种类型。A型连接器包含HDMI所有的全部信号,包含一个TMDS链路。B型连接器包含第二个TMDS传送链路,这个连接器可支持高分辨率电脑显示器,需要宽带双传送链路的配置。A型与B型两连接器之间要使用指定的电缆。
源端、接收端使用A型连接器只能支持一种由器件规格及定义的视频格式,使用B型连接器可支持任何视频格式。

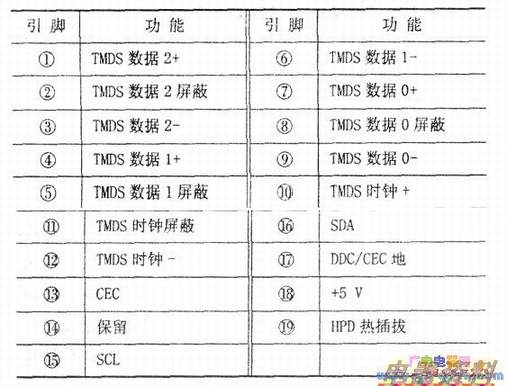

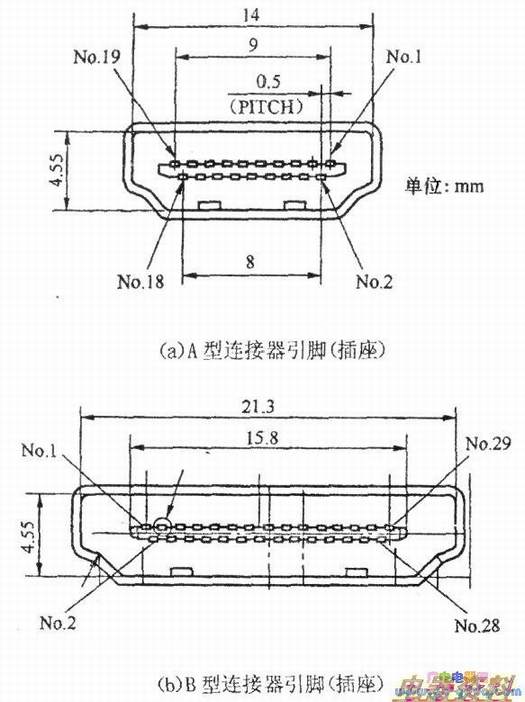

A型的结构如下图 (a)所示,引脚的信号配置如下表所示。

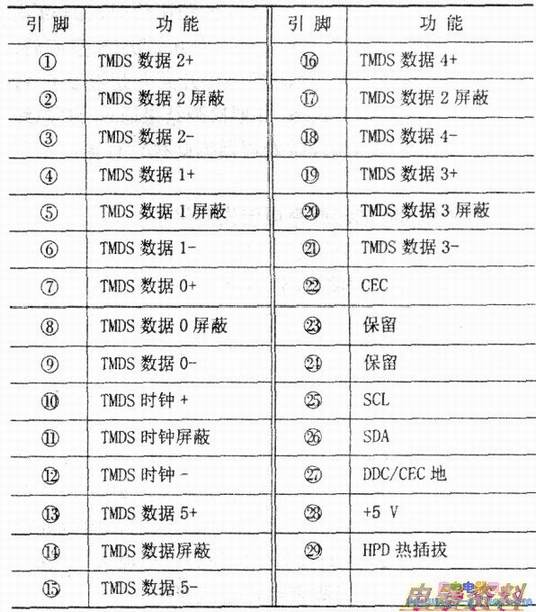

B型的结构如下图 (b)所示。引脚的信号配置如下表所示。
