怎样防止变频器线路传播引起的干扰


  线路传播常常是比较主要的干扰途径,防止的方法主要有:

  1.受干扰设备

  为大容量电子设备在的输入侧接入交流电抗器。

  2.受干扰设备为小容量电子仪器

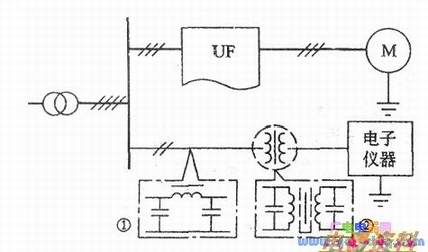

  (1)加入,如上图中之①所示。图中,器的容量视干扰程度而定。一般情况下,可选0.47~2μF,耐压应≥1000V。

  (2)加入隔离如下图中之②所示。这是效果较好的一种解决办法。

  3.正确接地

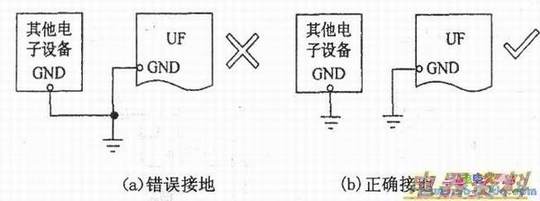

  如果把各种电子设备的地线连接到一起后再接地,则地线为相互间传播干扰信号提供了路径,如下图(a)所示,这是错误的。

  正确的接地方法应该是每个设备都单独接地,如下图(b)所示。
