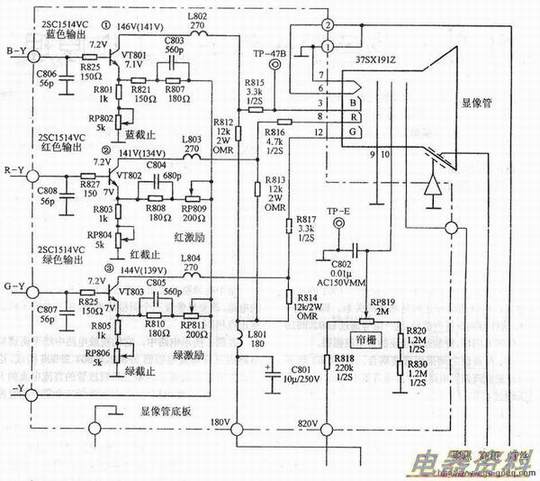

如下图所示是一种彩色显像管及基色矩阵电路。电路中VT801、VT802、VT803分别是B、R、G视放管，三个色差信号分别从基极输入，-Y（负亮度信号）从发射极输入。
1．基色矩阵电路
三个基色电路相同，只是处理三种色差信号。以VT801管电路为例，分析电路工作原理。B-Y信号经R825加到VT801的基极，-Y信号经R807、C803、R821加到发射极。
当B-Y信号使VT801的基极增大时，-Y信号使发射极下降，发射结正向偏置电压增大，也使基极电流增大，这样B-Y和-Y信号同时使VT801的基极电流增大，所以两信号之间是相加的关系，即（B-Y）+（-Y）=B，这样得到B基色信号。这一信号通过L802、R815加到显像管B阴极，控制蓝电子束的束电流强弱。
VT801与前级之间采用直接耦合，故VT801级不再专门设置直流偏置电路。视放级直流电压为+180V，该电压通过C801、L801电路后供给视放电路。这一滤波电路可以防止显像管极间打火干扰通过电路窜到其他电路中。R812是VT801的集电极，R801和RP802是发射极负反馈。
L802与VT801输出、显像管B阴极分布等构成谐振电路，以提升高于3M的高频信号，改善图像清晰度。R815是隔离，防止显像管极间跳火而VT801。C803具有补偿高频信号的作用。
C806用来将高于B-Y信号最高频率的干扰成分滤掉。
2．暗平衡调整电路
彩色显像管重现白色是靠R、G、B三束电子束同时发射实现的。当三个电子枪特性（截止点和特性）完全相同，三种荧光粉发光效率相同时，重现黑白图像或彩色图像的黑白部分时，图像不会带彩色。而实际上三个电子枪的截止点和调制特性不相同、三种荧光粉发光效率也不会完全相同，此时接收黑白电视信号时图像会带彩色，这就造成白平衡不好，需要进行调整。白平衡调整有两项内容：暗平衡调整和亮平衡（又称白平衡）调整。
造成暗平衡不好的原因是彩色显像管G、B、R三个电子枪的截止点不同。在显像管很暗时（电子束接近截止），加在G、B、R三个阴极上电压相同，由于三束电子束的截止点不同，若一束电子束已截止，但另外两束电子束没有截止，此时屏幕上不为白色而带彩色，说明暗平衡不好。
暗平衡调整的实质是通过调整G、B、R三只视放管的电流，改变显像管三个阴极的电压．使三个电子枪的截止点相同。
在下图所示电路中，它的视放电路中暗平衡调整电路由三只可变电阻器RP802、RP804、RP806构成，这一调整电路的实质是调整三只视放管的直流电流的大小，从而改变其集电极电压（即显像管三个阴极的直流电压）。
以VT801为例，RP802设在VT801发射极回路中，改变其阻值大小，可以改变VT801的基极电流大小，从而改变其集电极电压大小，即改变显像管B阴极直流电压大小。同理，调整另两个暗平衡可变电阻器，可改变另外两个阴极的截止点，使三束电子束截止点相同。
调整暗平衡时，有维修开关的机器将该开关置于维修位置（没有这种开关的机器将亮度信号插头拔掉，并设法让场停振），此时出现一条亮度很弱的水平线，反复调整RP802、RP804、RP806三只暗平衡可变电阻器，使水平亮线呈白色。
3．白平衡调整电路
暗平衡好不代表亮平衡就好，因为G、B、R三束电子束调制特性的斜率不同。在高亮度区给显像管三个阴极加上相同的三基色信号电压时，由于调制特性的斜率不同，三电子束的束电流不同，仍然不能实现白平衡。只有给三个阴极加上不同的基色信号电压时，才能有相同的柬电流，此时才达到白平衡。
白平衡调整的实质是改变三只视放管之间相对增益，这样可以改变彩色显像管三个阴极之间基色信号电压的大小，达到亮平衡。
由于亮平衡调整是改变三只视放管之间的相对增益大小，为此可固定一只视放管的增益（通常是B矩阵视放管），而改变另外两只视放管的增益。
电路中的RP809、RP811是两只白平衡调整电位器。RP809和R808串联后作为VT802发射极负反馈电阻的一部分，当改变RP809阻值的大小时，VT802放大器负反馈量的大小也改变，其增益也改变(RP809阻值大，负反馈量大，增益小)。同理，改变RP811可改变VT803放大器的增益。
在调好暗平衡的基础上，适当调整RP809、RP811可能使三只视放管增益达到相应比例，以克服由于三束电子束斜率不同造成的亮平衡不好。
调整亮平衡时，恢复维修开关，开大亮度和，调整两只亮平衡可变电阻器，使光栅呈白色。调整好亮平衡后，还要检查暗平衡是否良好，通过反复调整暗、亮平衡，使整个亮度等级范围内均有良好的白平衡。
4．彩色显像管附属电路组成
彩色显像管附属电路包括下列两部分：
(1)显像管各电极的直流电路。
(2)部分亮度、色度信号的输入电路。
