MOS管另一种灌流电路

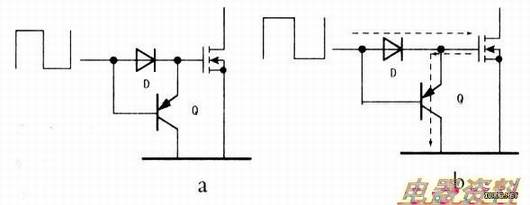

　　灌流的另外一种形式，对于某些功率较小的上采用的MOS管往往采用了下图a的电路方式。

　　图中D为充电，Q为放电三极管（）。工作过程是：当激励方波在正半周时，D导通，对MOS管输入踹等效充电（此时Q截止）；当激励方波在负半国时，D截止，Q导通，MOS管栅极S所充电荷，通过Q放电，MOS管完成“开”与“关”的动作，如下图b所禾。此电路由激励信号直接“灌流”，激励信号源要求内阻较低。该电路一般应用在功率较小的开关上。
