倒车后视镜显示屏，顾名思义，即指安装在原车后视镜位置的显示屏。在显示屏不工作时，可作为倒车后视镜使用。本文以-650H后视镜显示屏为例进行介绍，其如下图所示。
1.+5V供电电路

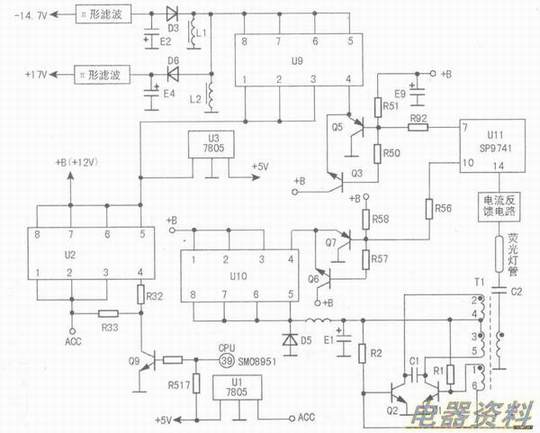

A(+l2V)经U1稳压后，输出+5V电压，为系统电路供电，使CPU(SMO8951)进入待机状态。轻触“POW”键，CPU的（39）脚断开内部电路，通过上接R517输出高，控制Q9导通，U2的（4）脚为低电平，使U2输出+l2V电压，分两路输出，一路经U3稳压后，输出+5V电压为小信号处理电路供电，另一路为U9~U11供电。U11(SP9741)是一块内置振荡电路、基准稳压电路、定时锁闭电路、误差放大电路、电路的两通道驱动控制器。
U9、U1O和U2均内含一只P沟道MOS开关管，栅极引脚（4）脚为控制瑞，源极引脚（1）-（3）脚在内都是连接在一起的，漏极引脚(5)～(8)脚在内部也是连在一起的，在本文中简称输出端。
2.-14.7V、+l7V、+6V电路
U11(7)脚输出的PWM脉冲，经Q5放大后，送入U9的(4)脚，控制U9对脉冲进行放大，然后从（8）脚输出后分两路输出：
第一路在U9导通时，脉冲电流通过L1，L1储能，D3截止，U9截止时，L1产生，D3导通，L→地→E2→D3→向E2充电，在E2上产生负电压，经n型后输出-14.7V的直流电压，为液晶显示板供电；第二路在U9导通时，脉冲电流经D6向E4充电，经π型滤波后输出+l7V的直流电压，为液晶显示板供电。
Q3、Q6的作用是提高U9、U1O内MOS开关管的开关速度，降低开关损耗。当Q7、Q5截止时，Q3、Q6导通，使MOS管快速关断。
3、高压电路
高压电路其实就是一个将直流、低压电源逆变为高压、交流电源的自激推挽式DC-AC升压变换器，简称ROYER。
T1为，它的工作由C1和T1主绕组的决定。T1初级有3个绕组，主绕组为双线并绕，中心抽头。(3)、(4)脚连接电源，（2）脚和（5）脚分别连接到Q2、Q1的集电极；辅助绕组的（1）脚和（6）脚分别连接到Q1、Q2的基极，决定Q1和Q2的导通或截止；R1和R2提供Q1和Q2启动导通时的电压。
由于Q1和Q2的性能不可能绝对一致，所以在接通电源的瞬间，+l6V电压向Q1、Q2基极注入的电流也不可能绝对平衡，流经两个开关管的集电极电流也不能完全一致，设ic1>ic2，则的大小与方向由ic1决定。辅助绕组（6）脚感应电动势为负，使Q2的基极电位下降，Q1的基极电位上升，从而对Q2形成负反馈，使Q2的集电极电流(ic2)变小，对Q1形成正反馈，Q1的集电极电流(ic1)急剧增大，最终使Q1饱和导通、Q2截止。Q1饱和导通后，辅助绕组上的感应电动势消失，Q1的基极电位下降，其集电极电流也随之下降，辅助绕组的感应电动势反向，即（6）脚为正，引起Q2的基极电位逐渐上升，Q1的基极电位逐渐下降，最后Q2饱和导通，Q1截止。
以上两种过程循环进行，从而在T1的次级形成振荡，产生高压。由于冷阴极荧光灯输出高，且灯管的启动电压远高于正常工作时的电压，所以需要加上C2隔离，以获得一个无损耗的串联阻抗。
4.保护电路
为避免因灯管开路或接触不良而出现高压升高现象，引起打火而烧板，本机在冷阴极荧光灯管的低压侧安装了一个电流反馈回路，用来检测灯管的电流，从而控制U11（10）脚输出PWM脉冲的大小。电流反馈回路由、取样、U11(14)脚内的误差放大器组成。
