由于器件反向耐压参数在标准中规定得非常低(VR≥6V),因此用交流供电时须严防反向过压而致PN结损坏,在电子制作网下面实用LED图中我们采用直流供来使正常发光,目的是让发光非常稳定而没有交流电压的频闪,对延长LED寿命有积极的作用.
首先我们应合理选定LED灯的工作,LED的正向极限电流I多在50mA左右,而且LED的光衰电流不能大于IF/3大约15mA-18mA.实践验证,LED的发光强度仅在一定范围内与IF成正比,当IF>20mA时,亮度的增强已无法用肉眼分辨,实际亮度已经没有增加了.因此,LED的工作电流一般选在17mA左右较为合理,此时LED的电光转换效率较高,LED的光衰电流合理.

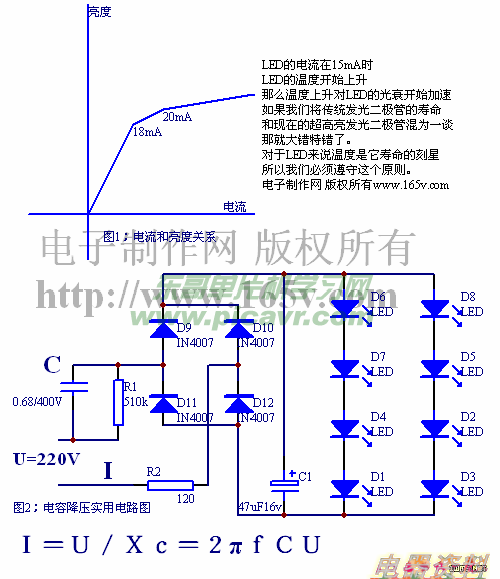

图1是LED器件的工作电流--发光强度特性的关系图.LED的电流在15mA时LED的温度开始上升那么温度上升对LED的光衰开始加速
如果我们将传统发光的寿命和现在的超高亮发光二极管混为一谈那就大错特错了.对于LED来说温度是它寿命的刻星所以我们必须遵守这个原则.
LED灯除了直流供电外,也可采用交流电网供电.白色LED的正向压降VF≤3V.采用供电体积大,能耗较多,其优点是使用安全.应用Xc为LED灯作镇流的交流电网供电,体积小,能耗省,但缺乏与电网的隔离,使用中须注意安全.最简电路如图2所示.
由于LED器件反向耐压参数在标准中规定得非常低(VR≥6V),因此用交流供电时须严防反向过压而致PN结击穿损坏,在电子制作网下面实用LED电路图中我们采用直流供电压来使发光二极管正常发光,目的是让发光非常稳定而没有交流电压的频闪,对延长LED寿命有积极的作用.
LED灯的电流与镇流C的容量有关,其关系式为:I=U/Xc=2πfCU.
由此可知,在220V50交流电网下,1μF容量的器可为提供约71mA的工作电流,若需为LED灯提供13~19mA的工作电流,镇流电容器C选用0.22~0.33μF的容量即可.
镇流电容器C的耐压应为:Uc≥&ra;2U.
220V电网中C应选400V耐压的电容器.
LED灯制作简便灵活,完全可根据亮度、色彩或形式自定.增加LED器件用量或采用高亮度LED,可增强LED灯的亮度.此外,不同光色的LED的发光亮度也不一样,绿色的最亮,橙黄色次之,而红色的最低.LED灯既可选用单色,也可选用不同色彩的LED混合使用,既可制成单灯,也可组成发光极、字符、图案、灵活多便以适应不同需求的设计.如果要想延长LED的使用寿命必须考虑LED的电流和温升的关系.
