双金属片继电器

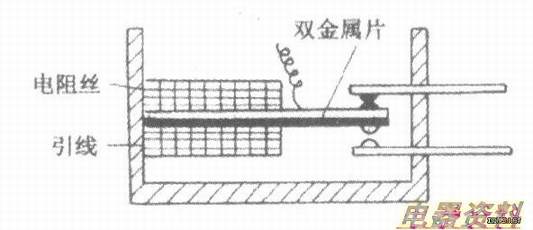

  上图为双金属片温度的结构图。

  其工作原理是:两种热膨胀系数显着不同的金属片叠合在一起构成双金属片,当温度变化时,利用两片金属片变形率不同,即可构成反映温度或热量变化的热继电器。当继电器的丝通人时,便对双金属片进行加热,由于其上层金属片膨胀系数大,伸长快、变形大、所以整个双金属片向下弯曲,使原来闭合的触点断开,原来断开的接点闭合,从而实现其开或关的功能。

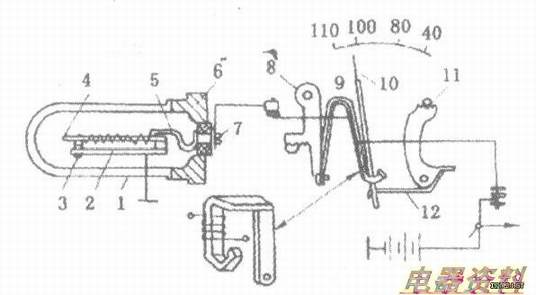

  下图为采用双金属片式热继电器构成的轿车水温表结构示意图。
