1.DC/DC升压驱动式

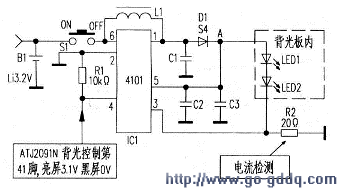

见右图，其基本原理是当S1接通（硬）开机后，电池3.6～4.2V的加到1（4101）第⑥脚V端，同时通过L1、D1、1、R2对地构成回路。但此时由于IC1未起振，流过LED1、LED2的不足使其点亮。测A点对地应有略低于电池的值（D1的压降所致），否则可能是L1、D1虚焊或损坏开路。当主控输出背光点亮高到IC1的第④脚启动端时，IC1起振使L1按一定的通过IC1第①脚不断储能、释能。这样L1的电压与电池电压相叠加，经D1整流产生约6.2V电压，使LED1、LED2发光。

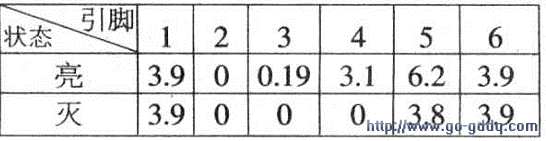

IC1第⑤脚是升压电压检测端，有的主控方案通过软、硬件改变其反馈电压，从而实现亮度可调。③脚为电流检测端，通过检测限流R2的压降，监测流经高亮度电流。当LED1、LED2、R2的对地环路断路，如显屏软线排①、②脚（背光板LED1、LED2的引出线）虚焊，两个LED中的一个存在开路或是R2损坏断路时，③脚的检测使IC1停振保护。如果L1因摔碰使磁芯断裂会导致背光亮度下降，这时可将L1在原断裂处移动，当在某位置出现亮度最高时将其用热熔胶固定。IC1工作时实测电压值见下表。
2.可关断稳压驱动式

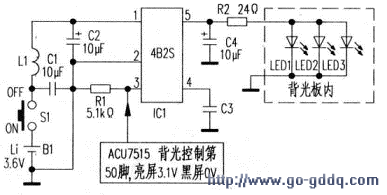

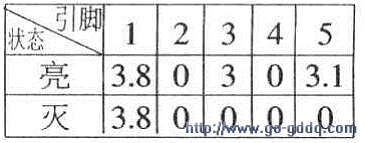

如左图所示，IC1是一个低压差的可关断型稳压器，其实测电压值见下表。由于其输出电压不足以按要求点亮若干个串联，所以发光二极管的连接方式为并联。此种设计的好处是当某一个二极管开路损坏时，不会导致整体不亮，最常见的故障是背光板内出现某个发光管虚焊使亮度不均，以及显屏软线①、②引脚背光电源焊点、和改变发光管连接方式的焊点虚焊。由于没有电流反馈控制，有的机型为求高亮度而减少R2的阻值，使得并联的某个发光管过早老化。如碰到这种情况，在更换发光管后可选择较大阻值的贴片更换R2。
3.三极管开关驱动式

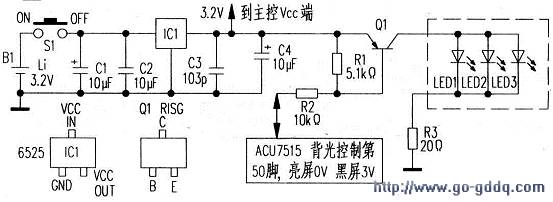

这一种低成本的驱动方式，巧妙地利用供给主控的3.2V稳压源，利用一个三极管作开关，发光二极管也是采用并联方式，见上图，Q1工作电压值见表3。与上述两方驱动方式不同的是，主控芯片输出高电平是亮屏控制，而这种驱动方式则经固件使主控输出低电平亮屏控制。故障排除可参考第2种驱动方式，如需更换Q1则应选取低压差的管子，否则要适当减少限流R3的阻值，以免引起亮度不足的情况出现。如上述两种驱动方式中IC损坏而无元件替换时，可参考此电路，替代原驱动。但需再用一个三极管做一个器，并将背光板内的串联发光二极管，用细漆包线改成并联，表3为Q1在路工作电压值。

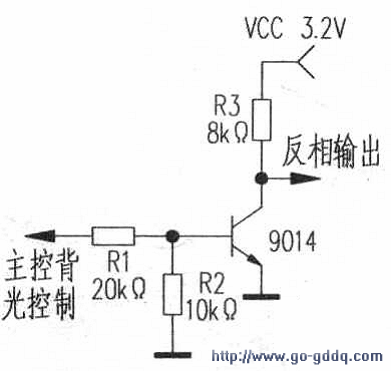

下图为部分MP4主控输出开关信号的反向器。
